| MOQ: | 5 पी.सी.एस |
| कीमत: | negotiable |
| payment method: | एल/सी, डी/ए, डी/पी, टी/टी |
| Supply Capacity: | प्रति दिन 1000PCS |

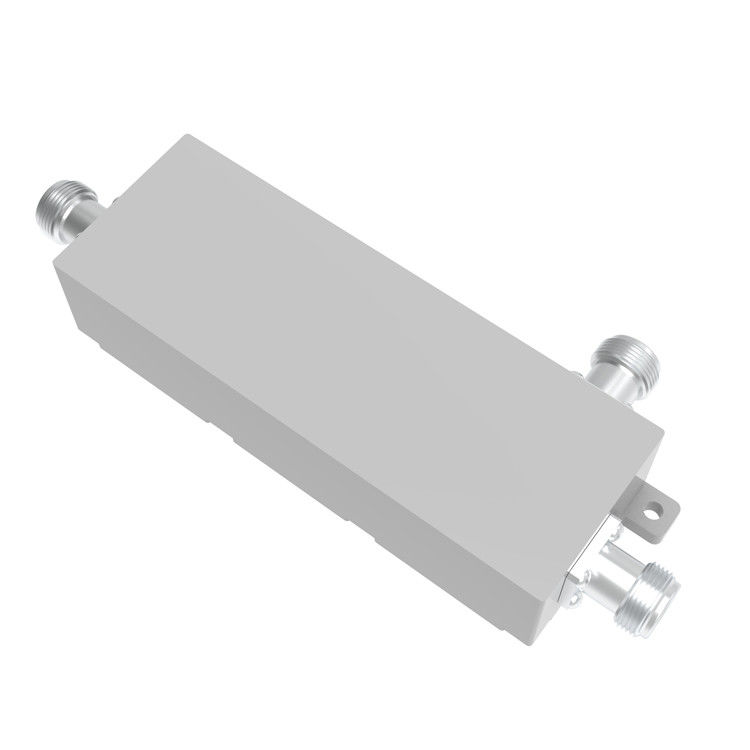

600-4000MHZ Nमहिला 5dB 6dB 7dB 8dB 10dB 12dB 15dB 20dB आरएफ एयर डाइलेक्ट्रिक डीएएस आईबीएस दिशात्मक युग्मक
| भाग संख्या | VN-DC-0640-ONx | |||||||
| ऑपरेटिंग आवृत्ति (MHz) | 600-4000 | |||||||
| प्रतिबाधा (ओम) | 50 | |||||||
| वीएसडब्ल्यूआर | ≤1.25 | |||||||
| युग्मन (dB) | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 |
| सहिष्णुता (dB) | ± 0.9 | ± 0.9 | ± 0.9 | ± 0.9 | ± 12 | ± 15 | ± 15 | ± 15 |
| सम्मिलन हानि (dB) | ≤2.1 | ≤1.7 | ≤1.5 | ≤1.2 | ≤0.8 | ≤0.7 | ≤0.5 | ≤0.4 |
| अलगाव (dB) | ≥22 | ≥23 | ≥24 | ≥25 | ≥27 | ≥29 | ≥32 | ≥37 |
| IM3 (dBc @ 2×43dBm) | -153 / -163 | |||||||
| आवेदन | आंतरिक/बाहरी | |||||||
| सुरक्षा का स्तर | IP65 | |||||||
| ऑपरेटिंग तापमान (°C) | -40 ~ + 80 | |||||||
| इंटरफेस | स्त्री | |||||||
| हैंडलिंग पावर (वाट, अधिकतम) | 300 | |||||||
| पीक पावर (वाट, अधिकतम) | 1200 | |||||||
| आयाम (मिमी) ((L × W × H, कनेक्टर को छोड़कर) |
134 × 47 × 31 |
|||||||
| शुद्ध भारघ) |
500±5% |
|||||||
| पैकेजिंग आयाम (मिमी,L×W×H) | 180 × 80 × 45 | |||||||
| पैकेजिंग कार्टन आकार (मिमी,L×W×H) |
430 × 385 × 105 |
|||||||
| ROHS अनुपालन | हाँ | |||||||
दिशात्मक युग्मन एक निष्क्रिय उपकरण है जिसका प्रयोग अधिकतर रेडियो प्रौद्योगिकी के क्षेत्र में किया जाता है।वे एक ट्रांसमिशन लाइन में विद्युत चुम्बकीय शक्ति की एक परिभाषित मात्रा को एक पोर्ट से जोड़ते हैं जिससे सिग्नल का उपयोग किसी अन्य रेडियो सिस्टम या अगले रेडियो उपकरण में किया जा सकता हैदिशात्मक युग्मन की एक आवश्यक विशेषता यह है कि वे केवल एक दिशा में बहने वाली शक्ति को जोड़ते हैं। आउटपुट पोर्ट में प्रवेश करने वाली शक्ति अलग-थलग पोर्ट से जुड़ी होती है लेकिन जुड़ी हुई पोर्ट से नहीं।दो बंदरगाहों के बीच समान रूप से शक्ति विभाजित करने के लिए डिज़ाइन किए गए एक दिशात्मक युग्मक को हाइब्रिड युग्मक कहा जाता हैउदाहरण के लिए, 3dB हाइब्रिड युग्मक।
विन्नोम दिशात्मक युग्मक विभिन्न डिजाइनों पर आधारित हैं, जैसे कि माइक्रो-स्ट्रिपलाइन,हवा-डिलेक्ट्रिक,पतली फिल्म,तरंग मार्ग आदि।
दिशात्मक युग्मक के कई अनुप्रयोग हैं। इनमें माप या निगरानी के लिए संकेत नमूना प्रदान करना, फीडबैक, एंटेना से और फ़ीड को जोड़ना,केबल और/या वितरित एंटीना प्रणालियों जैसे केबल टीवी के लिए सिग्नल टैप प्रदान करना,दूरसंचार प्रणालियों पर मोबाइल सिग्नल कवरेज और प्रेषित और प्राप्त संकेतों को अलग करना।
|
|
