उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Vinncom
प्रमाणन: ROHS ISO9000
मॉडल संख्या: वीएन-एचसी2x1-0738-ओपी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5 पी.सी.एस
मूल्य: negotiable
भुगतान शर्तें: डी/ए, एल/सी, डी/पी, टी/टी
आपूर्ति की क्षमता: प्रति दिन 300 पीसी
आवृत्ति: |
698-2700 मेगाहर्ट्ज 698-3800 मेगाहर्ट्ज |
कनेक्टर: |
4.3-10 मिनी दीन महिला |
रंग: |
अनुकूलित |
OEM/ODM: |
स्वीकार्य |
कम पीआईएम: |
-130dbc कॉमिनर के रूप में, -160dbc 3dB कपलर के रूप में |
आवेदन: |
डीएएस आईबीएस सार्वजनिक सुरक्षा |
RoHS: |
अनुपालन |
डिजाइन: |
चौड़ा बैंड |
आवृत्ति: |
698-2700 मेगाहर्ट्ज 698-3800 मेगाहर्ट्ज |
कनेक्टर: |
4.3-10 मिनी दीन महिला |
रंग: |
अनुकूलित |
OEM/ODM: |
स्वीकार्य |
कम पीआईएम: |
-130dbc कॉमिनर के रूप में, -160dbc 3dB कपलर के रूप में |
आवेदन: |
डीएएस आईबीएस सार्वजनिक सुरक्षा |
RoHS: |
अनुपालन |
डिजाइन: |
चौड़ा बैंड |

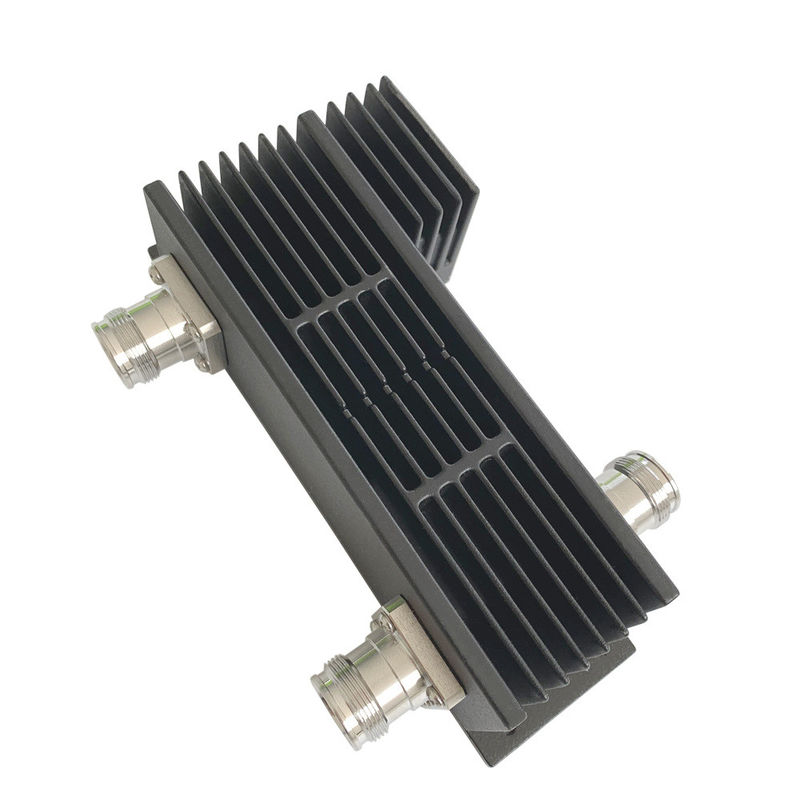

698-2700/3800MHz 4.3-10 मिनी दीन महिला कम पीआईएम 3dB हाइब्रिड युग्मक संयोजक
| भाग संख्या | VN-HC2x1-0738-OP |
| ऑपरेटिंग आवृत्ति (MHz) | 700-3800 |
| प्रतिबाधा (ओम) | 50 |
| वीएसडब्ल्यूआर | 1.25 |
| युग्मन (dB) | 3 |
| सम्मिलन हानि (dB) | ≤0.8 (विभाजन हानि शामिल नहीं) |
| अलगाव (dB) | 19 |
| IM3 (dBc @ 2×43dBm) | -130 |
| आवेदन | इनडोर और आउटडोर |
| सुरक्षा का स्तर | IP65 |
| ऑपरेटिंग तापमान (°C) | -40 ~ + 80 |
| इंटरफेस | 4.3-10 महिला |
| हैंडलिंग पावर (वाट, अधिकतम) | 200 |
| पीक पावर (वाट, अधिकतम) | 1200 |
| आयाम (मिमी) ((L × W × H, कनेक्टर को छोड़कर) | 145.2X71X46 |
| शुद्ध भार (जी) | 825 |
| पैकेजिंग आयाम (मिमी,L×W×H) | 175X110X50 |
| पैकेजिंग कार्टन आकार (मिमी,L×W×H) | 570X360X120 |
| ROHS अनुपालन | हाँ |
हाइब्रिड संयोजक का उपयोग आरएफ संकेतों को विभाजित करने और संयोजक बनाने के लिए किया जाता है। यह 3 डीबी हाइब्रिड से संबंधित है जो पीसीबी ट्रांसमिशन लाइनों या डाइलेक्ट्रिक 3 डीबी हाइब्रिड पर आधारित है,और आमतौर पर वितरित एंटीना प्रणाली में संयोजक के रूप में प्रयोग किया जाता है.
विन्नोम के पास विभिन्न आवृत्तियों के लिए कई प्रकार के हाइब्रिड संयोजक हैं, 130MHZ से 6000MHZ तक, उदाहरण के लिए, 2in1out, 3in3out, और 4in4out विभिन्न उपयोगों के लिए और अनुकूलित उत्पादों का भी स्वागत है।
