उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Vinncom
प्रमाणन: ISO9000 ROHS
मॉडल संख्या: VN-LD-4G-30W-ONF
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5 पी.सी.एस
मूल्य: negotiable
भुगतान शर्तें: डी/ए, डी/पी, टी/टी, एल/सी
आपूर्ति की क्षमता: प्रति दिन 1000PCS
आवृति सीमा: |
0-3.8GHz 0-4GHz |
कनेक्टर: |
एन महिला |
रंग: |
काला |
सामग्री: |
अंदर तांबा, बाहर फिटकरी |
आवृति सीमा: |
0-3.8GHz 0-4GHz |
कनेक्टर: |
एन महिला |
रंग: |
काला |
सामग्री: |
अंदर तांबा, बाहर फिटकरी |

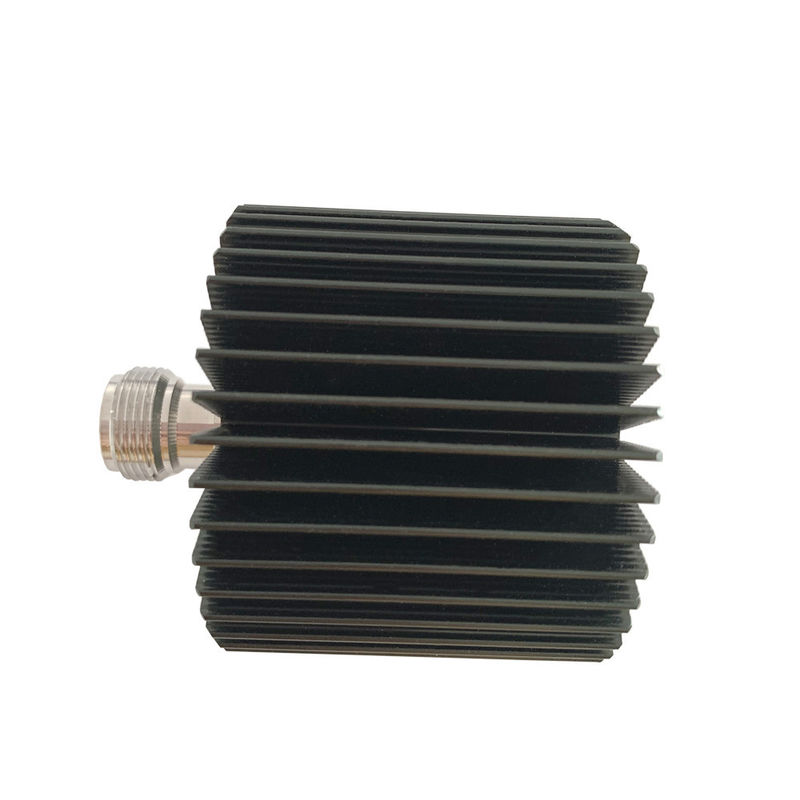

30 वाट 3.8GHz 4GHz N महिला आरएफ डमी लोड समाप्ति
| भाग संख्या | VN-LD-4G-30W-ONf |
| ऑपरेटिंग आवृत्ति (जीएचजेड) | 0-4 |
| प्रतिबाधा (ओम) | 50 |
| वीएसडब्ल्यूआर | ≤1.20 |
| आईएम3(dBc @ 2×37dBm) | -110 / -120 |
| आवेदन | इनडोर और आउटडोर |
| सुरक्षा का स्तर | IP65 |
| ऑपरेटिंग तापमान (°C) | -40 ~ + 80 |
| इंटरफेस | स्त्री |
| हैंडलिंग पावर (वाट, अधिकतम) | 30 |
| आयाम (मिमी) ((L × W × H, कनेक्टर को छोड़कर) | 50 ×Φ60 |
| शुद्ध भार (जी) | 190 ± 20 |
| पैकेजिंग आयाम (मिमी,L×W×H) | 65 × 65 × 85 |
| पैकिंग कार्टन का आकार(एमएम,एल × डब्ल्यू × एच) | 350 × 350 × 185 |
| ROHS अनुपालन | हाँ |
डमी लोड/लो पीआईएम टर्मिनेशन/लोड एक ऐसा उपकरण है जिसका उपयोग अन्य आरएफ उत्पादों के परीक्षण के दौरान आरएफ पावर लोड के रूप में कुछ पोर्ट को रोकने के लिए किया जाता है या आरएफ पावर विकिरण को रोकता है जब वर्तमान में कुछ पोर्ट का उपयोग नहीं किया जाता है,सिद्धांत वास्तविक डिवाइस के लिए इसी तरह के प्रतिबाधा मिलान कर रहा है कि आरएफ प्रणाली से जुड़ा जाएगा. डमी लोड भी कुछ शक्ति को अवशोषित करेगा और जब आरएफए प्रणाली काम करता है हीटिंग हो रही है, तो जब आरएफ प्रणाली में कुछ बंदरगाह को रोकने के लिए डमी लोड का उपयोग, बिजली हैंडलिंग पर ध्यान दें,अन्यथा अति ताप हो सकता है .
विनकॉम विभिन्न आवृत्ति सीमाओं के लिए विभिन्न शक्ति में डमी भार की आपूर्ति करेगा, यह 67 गीगाहर्ट्ज तक हो सकता है।
कुछ आरएफ प्रणाली के लिए, उसे अच्छे पीआईएम मूल्य की आवश्यकता होगी, विनकॉम -130 डीबीसी, -140 डीबीसी और -165 डीबीसी पीआईएम की आपूर्ति कर सकता है।
