उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Vinncom
प्रमाणन: ISO 9000 ROHS
मॉडल संख्या: वीएन-डीसी-03427-ओपीएक्स-xxx
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5 पी.सी.एस
मूल्य: negotiable
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी
कनेक्टर का प्रकार: |
4.3-10 महिला |
युग्मन: |
5,7,8,10,15dB |
आवृति सीमा: |
340-2700MGHz |
प्रतिबाधा: |
50 ओम |
उत्पादक: |
मिनी सर्किट |
माउंटिंग प्रकार: |
सतह माउंट |
परिचालन तापमान: |
-55 से +85°C |
पैकेज का प्रकार: |
सतह माउंट |
रोस अनुपालन: |
हाँ |
आकार: |
178.5 × 46 × 33 |
भंडारण तापमान: |
-40 से + 85 डिग्री सेल्सियस |
वीएसडब्ल्यूआर: |
1.2:1 |
कनेक्टर खत्म: |
ग्रे |
कनेक्टर लिंग: |
4.3-10 महिला |
आयाम: |
0.5 x 0.5 x 03 |
निविष्ट वस्तु का नुकसान: |
0.5 डीबी |
पैकेज का आकार: |
आयताकार |
उत्पाद का प्रकार: |
आरएफ दिशात्मक युग्मक |
कनेक्टर का प्रकार: |
4.3-10 महिला |
युग्मन: |
5,7,8,10,15dB |
आवृति सीमा: |
340-2700MGHz |
प्रतिबाधा: |
50 ओम |
उत्पादक: |
मिनी सर्किट |
माउंटिंग प्रकार: |
सतह माउंट |
परिचालन तापमान: |
-55 से +85°C |
पैकेज का प्रकार: |
सतह माउंट |
रोस अनुपालन: |
हाँ |
आकार: |
178.5 × 46 × 33 |
भंडारण तापमान: |
-40 से + 85 डिग्री सेल्सियस |
वीएसडब्ल्यूआर: |
1.2:1 |
कनेक्टर खत्म: |
ग्रे |
कनेक्टर लिंग: |
4.3-10 महिला |
आयाम: |
0.5 x 0.5 x 03 |
निविष्ट वस्तु का नुकसान: |
0.5 डीबी |
पैकेज का आकार: |
आयताकार |
उत्पाद का प्रकार: |
आरएफ दिशात्मक युग्मक |

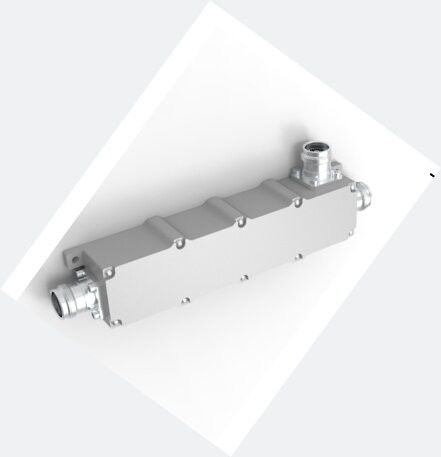

340/380-2700MHz 4.3-10 महिला दिशात्मक युग्मक
| भाग संख्या | VN-DC-03427-OPx-xxx | |||||||
| ऑपरेटिंग आवृत्ति (MHz) | 340-2700MHz | |||||||
| प्रतिबाधा (ओम) | 50 | |||||||
| वीएसडब्ल्यूआर | ≤1.25 | |||||||
| युग्मन (dB) @x | 5 ± 13 | 6 ± 13 | 7 ± 13 | 8±15 | 10± 15 | 13 ± 15 | 15 ± 15 | 20 ± 17 |
| सम्मिलन हानि (dB) | ≤2.4 | ≤1.9 | ≤1.6 | ≤1.2 | ≤.0.8 | ≤0.5 | ≤0.4 | ≤0.3 |
| अलगाव (dB) | ≥25 | ≥26 | ≥27 | ≥28 | ≥30 | ≥33 | ≥35 | ≥40 |
| IM3 (dBc @ 2×43dBm)@xxx | -160 | |||||||
| आवेदन | आंतरिक/बाहरी | |||||||
| सुरक्षा का स्तर | IP67 | |||||||
| ऑपरेटिंग तापमान (°C) | -40 ~ + 80 | |||||||
| इंटरफेस | 4.3-10 महिला | |||||||
| हैंडलिंग पावर (वाट, अधिकतम) | 300 | |||||||
| पीक पावर | 1200 (वाट, अधिकतम) | |||||||
| आयाम (मिमी) | 178.5 × 46 × 33 | |||||||
| शुद्ध भारघ) | 700± 5% | |||||||
| पैकेजिंग आयाम (मिमी) | 240 × 80 × 35 | |||||||
| पैकेजिंग कार्टन आकार (मिमी) | 500 × 420 × 160 | |||||||
| ROHS अनुपालन | हाँ | |||||||
