उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: vinncom
प्रमाणन: ISO 9000 ROHS
मॉडल संख्या: वीएन-टीएपी-03860-ओपीएक्स-160
दस्तावेज़: VN-TAP-03860-OPx-160.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 10
मूल्य: USD 7~12
भुगतान शर्तें: टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, मनीग्राम
भाग संख्या: |
वीएन-टीएपी-03860-ओपीएक्स-160 |
परिचालन आवृत्ति (मेगाहर्ट्ज): |
350-6000 |
प्रतिबाधा (ओम): |
50 |
IM3 (dBc @ 2×43dBm): |
-160 |
शक्ति दर्ज़ा: |
300 डब्ल्यू |
सुरक्षा का स्तर: |
IP65 |
इंटरफेस: |
4.3-10 महिला |
भाग संख्या: |
वीएन-टीएपी-03860-ओपीएक्स-160 |
परिचालन आवृत्ति (मेगाहर्ट्ज): |
350-6000 |
प्रतिबाधा (ओम): |
50 |
IM3 (dBc @ 2×43dBm): |
-160 |
शक्ति दर्ज़ा: |
300 डब्ल्यू |
सुरक्षा का स्तर: |
IP65 |
इंटरफेस: |
4.3-10 महिला |
ब्रॉडबैंड आवृत्ति
कम पीआईएम
अच्छा वीएसडब्ल्यूआर

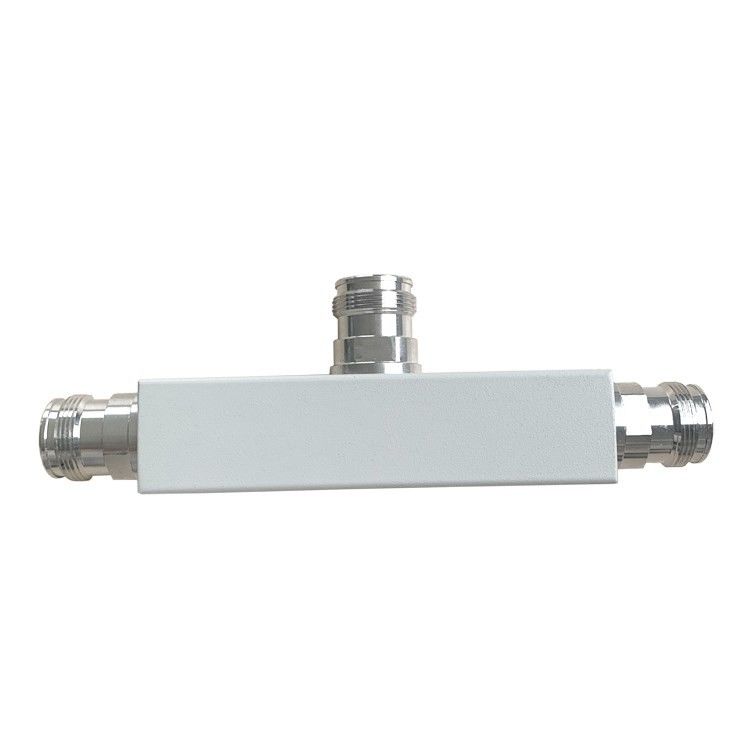

विन्नोकम के पास विभिन्न प्रकार केआरएफ टैपरविभिन्न आवृत्ति रेंज और कनेक्टर के प्रकार के साथ।आरएफ टैपरइसमें चार आवृत्ति खंड होते हैं,तीन प्रकार के पीआईएम।आरएफ टैपरयह एक उपकरण है जो दिशात्मक युग्मक के समान है, इसका उपयोग सिग्नल को बाहर निकालने और मुख्य सिग्नल संचरण के लिए दो भागों में विभाजित करने के लिए किया जाता है, आरएफ टैपर्स में कोई अलगाव पोर्ट नहीं है,तो यह कारणआरएफ टैपरhकोई निर्देश नहीं है।हमारे टैपर में कम पीआईएम है और -160 तक पहुंच सकता है।
|
भाग संख्या |
वीएन-टीएपी-03860-ओपीx-160 |
|
||||||||||||||||||
|
परिचालन आवृत्ति(एमहर्ज ) |
380-960/1710-2700/3500-4500/4900-6000 |
|
||||||||||||||||||
|
प्रतिबाधा( ओम ) |
50 |
|
||||||||||||||||||
|
टेपर युग्मन(डीबी) |
5 |
6 |
7 |
8 |
9 |
10 |
13 |
15 |
20 |
30 |
|
|||||||||
|
युग्मन हानि (dB) |
≤2.2 |
≤1.8 |
≤1.5 |
≤1.2 |
≤1.0 |
≤0.9 |
≤0.8 |
≤0.6 |
≤0.5 |
≤0.4 |
|
|||||||||
|
वीएसडब्ल्यूआर |
380-960MHz |
1.40 |
1.35 |
1.32 |
1.32 |
1.30 |
1.30 |
1.28 |
1.28 |
1.25 |
1.35 |
|
||||||||
|
1710-2700MHz |
1.40 |
1.35 |
1.32 |
1.32 |
1.31 |
1.30 |
1.28 |
1.28 |
1.25 |
1.35 |
|
|||||||||
|
3400-4500 मेगाहर्ट्ज |
1.35 |
1.35 |
1.34 |
1.33 |
1.32 |
1.32 |
1.30 |
1.28 |
1.28 |
1.35 |
|
|||||||||
|
4900-6000MHz |
1.40 |
1.38 |
1.35 |
1.34 |
1.32 |
1.32 |
1.30 |
1.30 |
1.28 |
1.35 |
|
|||||||||
|
युग्मन सहिष्णुता (dB) |
380-960MHz |
±1.6 |
±1.6 |
±1.7 |
±1.7 |
±1.8 |
±1.8 |
±1.8 |
±2.0 |
±2.2 |
±2.4 |
|
||||||||
|
1710-2700MHz |
±1.5 |
±1.5 |
±1.6 |
±1.6 |
±1.6 |
±1.6 |
±1.7 |
±2.1 |
±2.1 |
±2.3 |
|
|||||||||
|
3400-4500 मेगाहर्ट्ज |
±1.4 |
±1.4 |
±1.5 |
±1.5 |
±1.5 |
±1.5 |
±1.6 |
±2.0 |
±2.0 |
±2.2 |
|
|||||||||
|
4900-6000MHz |
±1.5 |
±1.5 |
±1.7 |
±1.7 |
±1.8 |
±1.8 |
±1.8 |
±2.1 |
±2.2 |
±2.4 |
|
|||||||||
|
आयाम(मिमी) L×W× H, कनेक्टर को छोड़कर) |
ए |
बी |
|
|||||||||||||||||
|
आईएम3 (dBc @ 2×43dBm) |
- 160 |
|
||||||||||||||||||
|
शक्ति रेटिंग |
300 वाट |
|
||||||||||||||||||
|
आवेदन |
इनडोर बाहरी |
|
||||||||||||||||||
|
सुरक्षा का स्तर |
IP65 |
|
||||||||||||||||||
|
परिचालन तापमान( °C ) |
-35 से 75oC |
|
||||||||||||||||||
|
इंटरफेस |
4.3-10 स्त्री |
|
||||||||||||||||||
|
आयाम(मिमी) L×W× H, कनेक्टर को छोड़कर) |
97*25*25 |
|
||||||||||||||||||
|
ROHS अनुपालन |
हाँ |
|
||||||||||||||||||
|
टिप्पणी |
स्थापित करें ब्रैकेट सम्मिलित करना |
|
||||||||||||||||||
