| MOQ: | 10 |
| payment method: | एल/सी, डी/ए, डी/पी, टी/टी |

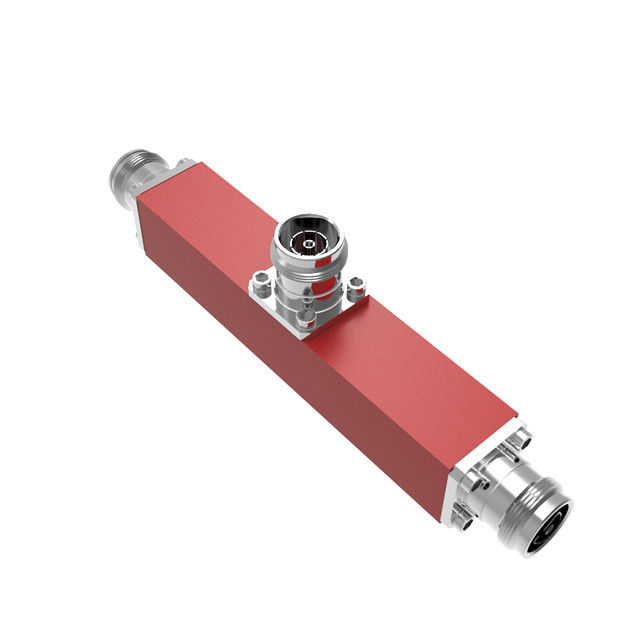

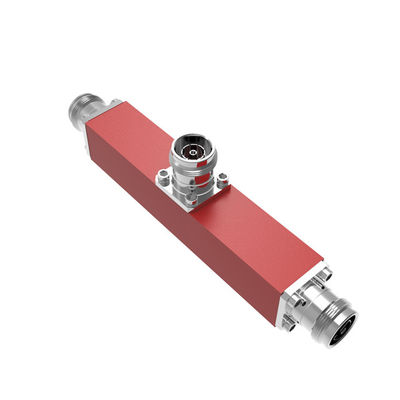

आरएफ टैपरयह एक ऐसा उपकरण है जो दिशात्मक युग्मक के समान है, इसका उपयोग इनपुट सिग्नल को विभाजित करने के लिए किया जाता है
सिग्नल आउट टैप करने और मुख्य सिग्नल ट्रांसमिशन के लिए दो भाग,
आरएफ टैपर्स में कोई अलगाव पोर्ट नहीं है, इसलिए यह कारणआरएफ टैपरhकोई निर्देश नहीं है।
हमारेआरएफ टैपरइसका पीआईएम कम होता है और -160 तक पहुंच सकता है।
विन्नोकम के पास विभिन्न प्रकार केआरएफ टैपरविभिन्न आवृत्ति रेंज और कनेक्टर के प्रकार के साथ।
आरएफ टैपरदो आवृत्ति खंड शामिल हैं,तीन प्रकार के पीआईएम।
| भाग संख्या | VN-TAP-019096-OPx-160 | ||||||
| ऑपरेटिंग आवृत्ति (MHz) | 138-300/300-960 | ||||||
| टेपर युग्मन ((dB) | 5 | 6 | 7 | 10 | 12 | 20 | |
| युग्मन हानि (dB) | ≤2.2 | ≤1.9 | ≤1.5 | ≤0.9 | ≤0.8 | ≤0.4 | |
| वीएसडब्ल्यूआर | 1.33 | 1.25 | 1.25 | 1.20 | 1.20 | 1.20 | |
| युग्मन सहिष्णुता (dB) | 138-300MHz | 6±10 | 6.6±0.8 | 7.8±0.6 | 10.2±0.6 | 12.2±0.6 | 20.2±0.6 |
| 300-960MHz | 5.5±0.6 | 5.5±0.8 | 6.8±0.6 | 9.5±0.5 | 11.5±0.5 | 19.8±0.6 | |
| प्रतिबाधा (ओम) | 50 | ||||||
| IM3 (dBc @ 2×43dBm) | - 160 | ||||||
| शक्ति रेटिंग | 300 वाट | ||||||
| आवेदन | इनडोर और आउटडोर | ||||||
| सुरक्षा का स्तर | IP65 | ||||||
| ऑपरेटिंग तापमान (°C) | -35 से 75oC | ||||||
| इंटरफेस | 4.3-10 महिला | ||||||
| आयाम (मिमी) ((L × W × H, कनेक्टर को छोड़कर) | 130*25*25 | ||||||
| ROHS अनुपालन | हाँ | ||||||
| टिप्पणी | ब्रैकेट शामिल करें स्थापित करें | ||||||
|
|
