| MOQ: | 5 पीसीएस |
| कीमत: | negotiable |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति क्षमता: | 500 |
18-26.5GHz WR-42 वेवगाइड लोड
बंदरगाह समापनः
के फ्लैंग इनपुट कनेक्टतरंगमार्ग भारसीधे एक अप्रयुक्त तरंगमार्ग पोर्ट, परिसंचरण पोर्ट, या दिशात्मक युग्मन पोर्ट के लिए सुनिश्चित करें कि फ्लैंज प्रकार (जैसे, यूजी, सीपीआर, कवर, चोक) सिस्टम से मेल खाता है।
पावर हैंडलिंग पर विचारः
चयन करेंतरंगमार्ग भारअधिकतम अपेक्षित शक्ति से अधिक औसत नामित शक्ति के साथ। पल्स सिस्टम के लिए, पीक पावर क्षमता की जांच करें।
ठंडा करने की आवश्यकताः
कम शक्तितरंगमार्ग भार→ प्राकृतिक हवा ठंडा।
मध्यम-शक्ति → मजबूर हवा ठंडा (जैसे, अंतर्निहित प्रशंसक) ।
उच्च-शक्ति → पानी से ठंडातरंगमार्ग भारचक्कर लगाने वाले डी-आयनित पानी के साथ।
स्थापना की दिशाः
कुछ उच्च शक्तितरंगमार्ग भारसंवहन को अनुकूलित करने के लिए पंखों को लंबवत रखा जाना चाहिए।तरंगमार्ग भार.
सत्यापनः
स्थापना के बाद, एक नेटवर्क विश्लेषक का उपयोग करें कि पुष्टि करने के लिएतरंगमार्ग भार30 डीबी (वीएसडब्ल्यूआर < 1,065) से बेहतर रिटर्न हानि है।
| भाग संख्या | VN-WGLD-1826-WR42 |
| ऑपरेटिंग आवृत्ति (जीएचजेड) | 18-26.5 |
| प्रतिबाधा (ओम) | 50 |
| वीएसडब्ल्यूआर | ≤1.03 |
| ऑपरेटिंग तापमान (°C) | -40 ~ + 80 |
| इंटरफेस | WR42(BJ220) |

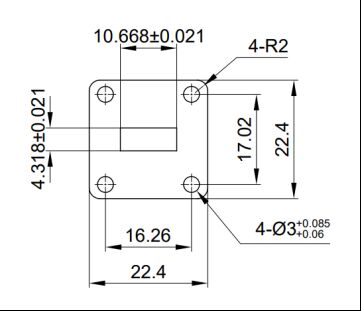

| आयाम ((मिमी) | नीचे के रूप में |
| संभाल शक्ति | 2 (वाट, अधिकतम) |
| ROHS अनुपालन | हाँ |
|
|
