| MOQ: | 5 पीसीएस |
| कीमत: | negotiable |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति क्षमता: | 500 |
374-40.5GHzसमाक्षीय फ़िल्टर
एवेवगेड फ़िल्टरएक निष्क्रिय आवृत्ति-चयनशील तरंग गाइड घटक है।
एवेवगेड फ़िल्टरएक विशिष्ट आवृत्ति बैंड के भीतर संकेतों को बहुत कम सम्मिलन हानि के साथ पारित करने की अनुमति देता है।
उस पासबैंड के बाहर, एकवेवगेड फ़िल्टरअवांछित संकेतों के लिए उच्च कमजोरी (अस्वीकरण) प्रदान करता है।
एवेवगेड फ़िल्टरवे वेवगाइड संरचना के भीतर अनुनाद गुहाओं, आइरिस, या जुड़ा हुआ अनुभागों पर आधारित काम करता है।
एवेवगेड फ़िल्टरनिम्न-पास, उच्च-पास, बैंड-पास, या बैंड-स्टॉप (नोच) प्रकार के रूप में डिज़ाइन किया जा सकता है।
एवेवगेड फ़िल्टरगूंजती आवृत्ति निर्धारित करने के लिए अपने गुहाओं के भौतिक आयामों का उपयोग करता है।
जब एक संकेत एक के प्रतिध्वनित आवृत्ति से मेल खाता हैवेवगेड फ़िल्टर, यह न्यूनतम प्रतिबिंब के साथ गुजरता है।
जब कोई संकेत अनुनाद से बाहर होता है, तोवेवगेड फ़िल्टरप्रतिबिंबित करता है या अवशोषित करता है, प्रसारण को रोकता है।
एवेवगेड फ़िल्टरबिना किसी बाहरी शक्ति या सक्रिय घटकों के अपने फ़िल्टरिंग कार्य को प्राप्त करता है।
| भाग संख्या | वीएन-सीएफएलटी-केएम-3740 |
| ऑपरेटिंग आवृत्ति (जीएचजेड) | 37-40.5 |
| अस्वीकृति (dB) | 45dB@29GHz-35.25GHz/40dB@42GHz-48GHz |
| सम्मिलन हानि ((dB) | ≤2.0 |
| रिटर्न हानि ((dB) | ≥14 |
| आरएफ कनेक्टर | 2.92mm-पुरुष और 2.92mm-महिला |
| ऑपरेटिंग तापमान (°C) | 0 ~ + 55 |

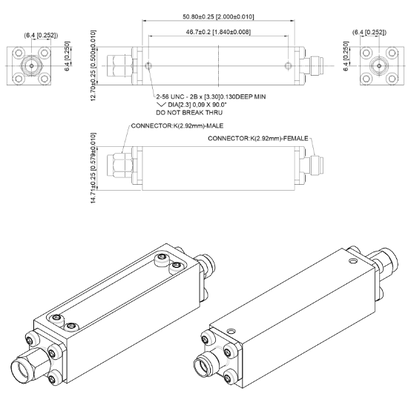

| आयाम ((मिमी) | नीचे के रूप में |
| ROHS अनुपालन | हाँ |
|
|
