| MOQ: | 5 पीसीएस |
| कीमत: | negotiable |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति क्षमता: | 500 |

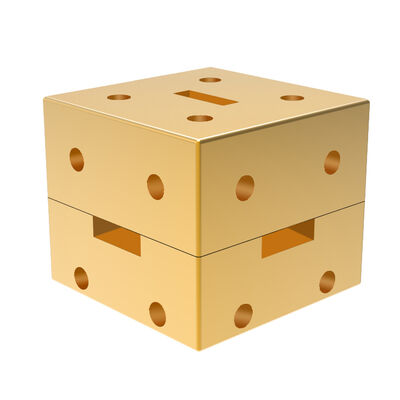

22-33GHz WR-34 वेवगाइड मैजिक टी
पावर कंबाइनर और डिवाइडर –
एक वेवगाइड मैजिक टी एक उच्च-शक्ति सिग्नल को दो पथों में समान रूप से विभाजित करता है, या दो सिग्नलों को एक में जोड़ता है।
संतुलित मिक्सर –
एक वेवगाइड मैजिक टी एक इमेज-रिजेक्शन मिक्सर आर्किटेक्चर में लोकल ऑसिलेटर (LO) सिग्नल और RF सिग्नल को जोड़ता है।
फेज कम्पेरेटर और डिटेक्टर –
एक वेवगाइड मैजिक टी कोलिनियर पोर्ट पर दो इनपुट सिग्नलों के बीच फेज अंतर की तुलना करता है।
स्रोत को एच-आर्म से कनेक्ट करें –
इन-फेज पावर डिवीजन के लिए, वेवगाइड मैजिक टी के एच-आर्म में इनपुट सिग्नल फीड करें।
कोलिनियर आर्म्स को आउटपुट के रूप में उपयोग करें –
एक वेवगाइड मैजिक टी के दो कोलिनियर आर्म्स संतुलित आउटपुट के रूप में काम करते हैं, प्रत्येक इनपुट पावर का आधा प्राप्त करता है।
| भाग संख्या | VN-WGMT-2233-WR34 |
| ऑपरेटिंग फ्रीक्वेंसी (GHz) | 22-33 |
| VSWR एच-प्लेन | 1.3:1 (विशिष्ट सतह) |
| VSWR ई-प्लेन | 1.5:1 (विशिष्ट सतह) |
| समरूपता (dB) | ±0.4 |
| अलगाव (dB) | ≥30 |
| इंटरफ़ेस | WR34 (BJ260) |
| आयाम (मिमी) | नीचे के अनुसार |
| बैंडविड्थ | पूर्ण |
| ROHS अनुपालन | हाँ |
|
|
