14.4-15.35GHz WR-140 वेवगाइड कपलर
एक वेवगाइड कपलर एक निष्क्रिय चार-पोर्ट दिशात्मक उपकरण है जो मुख्य वेवगाइड में यात्रा करने वाली माइक्रोवेव पावर के एक अंश का नमूना लेता है।
एक वेवगाइड कपलर में एक मुख्य वेवगाइड (प्राथमिक लाइन) और एक द्वितीयक वेवगाइड (युग्मित लाइन) होती है, जिसमें उनकी सामान्य दीवार के साथ कपलिंग एपर्चर या स्लॉट होते हैं।
एक वेवगाइड कपलर मुख्य लाइन से युग्मित लाइन में घटना शक्ति का एक पूर्व निर्धारित हिस्सा स्थानांतरित करता है, जबकि शेष शक्ति मुख्य लाइन से होकर गुजरती है।
एक वेवगाइड कपलर कपलिंग एपर्चर के माध्यम से तरंग हस्तक्षेप और अध्यारोपण के सिद्धांत के आधार पर संचालित होता है।
एक वेवगाइड कपलर स्वाभाविक रूप से दिशात्मक होता है - यह युग्मित पोर्ट में केवल फॉरवर्ड-ट्रैवलिंग वेव (मुख्य लाइन में) को युग्मित करता है, जबकि रिवर्स-ट्रैवलिंग वेव को आइसोलेटेड पोर्ट में युग्मित किया जाता है।
एक वेवगाइड कपलर में चार पोर्ट होते हैं: इनपुट पोर्ट, आउटपुट (थ्रू) पोर्ट, युग्मित पोर्ट और आइसोलेटेड पोर्ट।
एक वेवगाइड कपलर अपने कपलिंग स्तर (जैसे, 10 dB, 20 dB, 30 dB, या 40 dB) को कपलिंग एपर्चर के आकार, संख्या और रिक्ति को नियंत्रित करके प्राप्त करता है।
एक वेवगाइड कपलर उच्च प्रत्यक्षता प्रदान करता है, जिसका अर्थ है कि फॉरवर्ड दिशा से युग्मित शक्ति रिवर्स दिशा से बहुत अधिक होती है।
एक वेवगाइड कपलर के आइसोलेटेड पोर्ट को किसी भी अवांछित रिवर्स-युग्मित ऊर्जा को अवशोषित करने के लिए एक वेवगाइड लोड के साथ समाप्त किया जाना चाहिए।
| भाग संख्या | VN-WGCP-1415-WR140-6dB |
| ऑपरेटिंग फ्रीक्वेंसी (GHz) | 14.4-15.35 |
| इंसर्शन लॉस (dB) | ≤1.8 dB |
| रिटर्न लॉस (dB) | ≥18 dB |
| कपलिंग (dB) | 6±1 |
| आइसोलेशन (dB) | ≥28 |
| इंटरफ़ेस | WR140 (BJ140) |

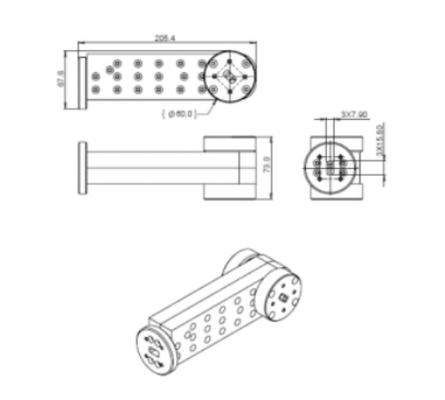

| आयाम (मिमी) | नीचे के अनुसार |
| ऑपरेटिंग तापमान (℃) | -40 ~ + 80 |
| सापेक्ष आर्द्रता | 5% ~ 90% |
| ROHS अनुपालन | हाँ |
|
|
