| MOQ: | 5 पीसीएस |
| कीमत: | negotiable |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति क्षमता: | 500 |
17.7-19.7GHz WR-42 वेवगाइड कूपलर
निष्क्रिय उपकरण ∙ कोई बाहरी शक्ति की आवश्यकता नहीं
तापमान और कंपन पर स्थिर प्रदर्शन
सभी बंदरगाहों पर उत्कृष्ट वीएसडब्ल्यूआर (जब ठीक से समाप्त हो)
सभी चार बंदरगाहों की पहचान करें🙏
एवेवगेड युग्मकस्पष्ट रूप से लेबल बंदरगाहों हैः इनपुट, के माध्यम से / आउटपुट, युग्मित, और पृथक.
श्रृंखला में मुख्य लाइन कनेक्ट करें🙏
एक डालेंवेवगेड युग्मकसीधे ट्रांसमिशन लाइन में, इनपुट पोर्ट स्रोत की ओर और ट्रांसपोर्ट पोर्ट लोड की ओर।
बंद बंदरगाह को समाप्त करें🙏
हमेशा एक के अलग बंदरगाह को समाप्तवेवगेड युग्मकसंगत के साथतरंगमार्ग भारप्रतिबिंबों को रोकने और निर्देशात्मकता बनाए रखने के लिए।
एक डिटेक्टर के लिए जुड़ा हुआ पोर्ट कनेक्ट करें🙏
एक पावर मीटर, स्पेक्ट्रम विश्लेषक, या डिटेक्टर डायोड को कनेक्ट करेंवेवगेड युग्मकसिग्नल के लिए नमूनाकरण के लिए।
युग्मन दिशा का निरीक्षण करें🙏
एवेवगेड युग्मकआगे की दिशा दर्शाने वाले तीर से चिह्नित है; पीछे की ओर स्थापित करने से नियोजित बंदरगाह तक युग्मन कम हो जाएगा।
मैच फ्लैंज के प्रकार🙏
एवेवगेड युग्मकशेष तरंगमार्ग प्रणाली के समान ही फ्लैंज प्रकार (यूजी, सीपीआर, कवर या स्ट्रोक) की आवश्यकता होती है।
पावर रेटिंग सत्यापन🙏
उपयोग करने से पहलेवेवगेड युग्मक, मुख्य लाइन के लिए औसत और पीक पावर दोनों को सत्यापित करें।
युग्मन मान की जाँच करें🙏
चयन करेंवेवगेड युग्मकउपयुक्त युग्मन गुणांक के साथ (उदाहरण के लिए, उच्च-शक्ति नमूनाकरण के लिए 10 डीबी, कम स्तर की निगरानी के लिए 40 डीबी) ।
| भाग संख्या | वीएन-डब्ल्यूजीसीपी-1719-डब्ल्यूआर72-3dB |
| ऑपरेटिंग आवृत्ति (जीएचजेड) | 17.7-19.7 |
| सम्मिलन हानि ((dB) | 2.7~3.9 |
| रिटर्न हानि ((dB) | ≥18 डीबी |
| युग्मन (dB) | 2.7~3.9 |
| अलगाव (dB) | ≥20 |
| इंटरफेस | WR42 (BJ220) |

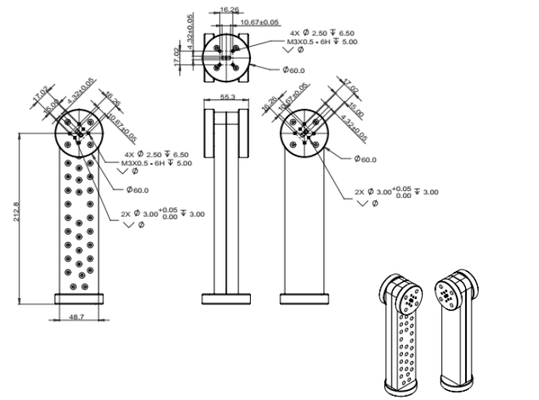

| आयाम ((मिमी) | नीचे के रूप में |
| ऑपरेटिंग तापमान (°C) | -40 ~ + 80 |
| सापेक्ष आर्द्रता | 5% ~ 90% |
| ROHS अनुपालन | हाँ |
|
|
