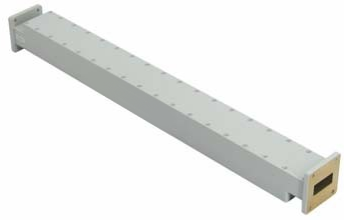

7.05-10GHz WR-112 वेवगाइड एटेंचुएटर

7.05-10GHz WR-112 वेवगाइड एटेन्यूएटर

• मजबूत और सटीक रूप से मशीन-निर्मित वेवगाइड निर्माण
• वेवगाइड सिस्टम के साथ कॉम्पैक्ट एकीकरण
• विभिन्न आवश्यकताओं के लिए फिक्स्ड या वेरिएबल संस्करण

का कार्य सिद्धांत वेवगाइड एटेन्यूएटर

एक वेवगाइड एटेन्यूएटर एक निष्क्रिय माइक्रोवेव घटक है जो वेवगाइड ट्रांसमिशन लाइन में प्रचारित सिग्नल के आयाम को कम करता है।
एक वेवगाइड एटेन्यूएटर सिग्नल पथ में नियंत्रित हानि पेश करके इस कमी को प्राप्त करता है, बिना महत्वपूर्ण प्रतिबिंब के।
एक वेवगाइड एटेन्यूएटर को तीन प्राथमिक तंत्रों का उपयोग करके डिजाइन किया जा सकता है: प्रतिरोधी फिल्म/सम्मिलन, हानिपूर्ण ढांकता हुआ सामग्री द्वारा अवशोषण, या यांत्रिक वेन/रोटरी संरचनाएं।
एक वेवगाइड एटेन्यूएटर प्रतिरोधी वेन प्रकार पर आधारित वेवगाइड के ई-प्लेन के साथ एक पतली प्रतिरोधी कार्ड का उपयोग करता है - कार्ड विद्युत क्षेत्र रेखाओं को काटता है और माइक्रोवेव ऊर्जा को गर्मी के रूप में नष्ट कर देता है।
एक वेवगाइड एटेन्यूएटर रोटरी वेन प्रकार में तीन खंड होते हैं: एक इनपुट फिक्स्ड प्रतिरोधी वेन, एक घूमने योग्य प्रतिरोधी वेन, और एक आउटपुट फिक्स्ड प्रतिरोधी वेन - मध्य वेन को घुमाने से एटेन्यूएशन स्तर लगातार बदलता है।

एक वेवगाइड एटेन्यूएटर अवशोषक (कोएक्सियल-टू-वेवगाइड) डिजाइन के साथ हानिपूर्ण फेराइट या ढांकता हुआ सामग्री का उपयोग करता है जो विद्युत चुम्बकीय ऊर्जा को अवशोषित करते हैं।
एक वेवगाइड एटेन्यूएटर अपने ऑपरेटिंग आवृत्ति बैंड में एक अच्छा प्रतिबाधा मिलान (कम VSWR) बनाए रखता है, जिससे न्यूनतम प्रतिबिंब सुनिश्चित होता है।
एक वेवगाइड एटेन्यूएटर विद्युत चुम्बकीय ऊर्जा के एक हिस्से को गर्मी में परिवर्तित करके संकेतों को कम करता है, जो वेवगाइड बॉडी और हीट सिंक के माध्यम से नष्ट हो जाता है।
एक वेवगाइड एटेन्यूएटर फिक्स्ड (एक स्थिर एटेन्यूएशन मान प्रदान करता है, जैसे, 3 डीबी, 6 डीबी, 10 डीबी, 20 डीबी) या चर (एक सीमा पर समायोज्य, जैसे, 0-30 डीबी या 0-60 डीबी) हो सकता है।
