| MOQ: | 5 पी.सी.एस |
| कीमत: | negotiable |
| payment method: | एल/सी, डी/ए, डी/पी, टी/टी |
| Supply Capacity: | प्रति दिन 500 पीसी |

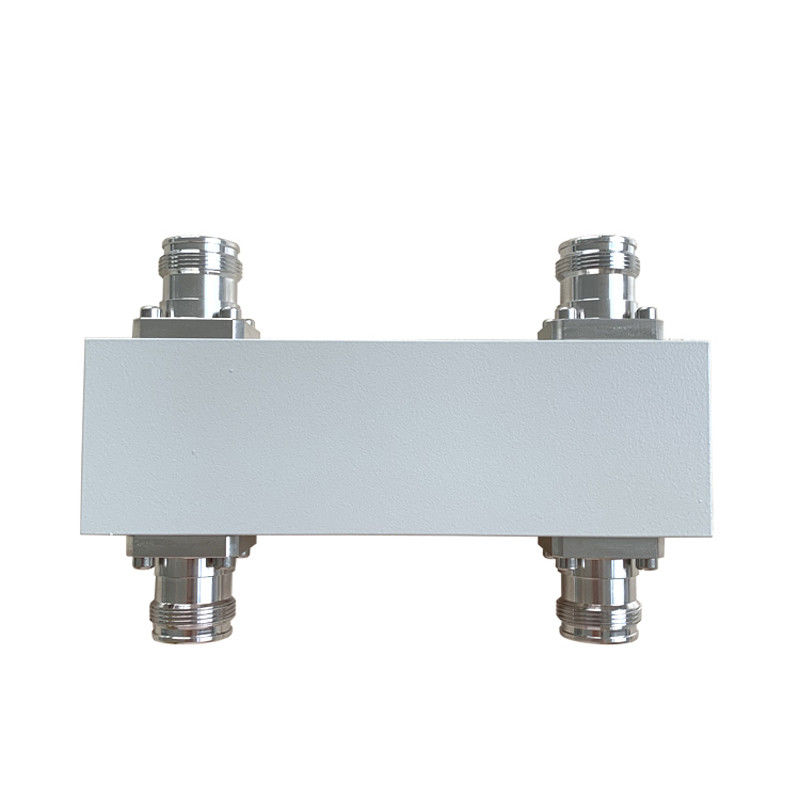

550-3800MHZ 4.3-10 महिला कम पीआईएम 3dB हाइब्रिड युग्मक संयोजक डीएएस
| भाग संख्या | VN-HC2x2-05538-OP |
| ऑपरेटिंग आवृत्ति (MHz) | 550-3800 |
| प्रतिबाधा (ओम) | 50 |
| वीएसडब्ल्यूआर | 1.25 |
| युग्मन (dB) | 3±1 |
| सम्मिलन हानि (dB) | 3±1 |
| अलगाव (dB) | 23 |
| IM3 (dBc @ 2×43dBm) | -153/-163 |
| आवेदन | इनडोर और आउटडोर |
| सुरक्षा का स्तर | IP65 |
| ऑपरेटिंग तापमान (°C) | -40 ~ + 80 |
| इंटरफेस | 4.3-10 महिला |
| हैंडलिंग पावर (वाट, अधिकतम) | 500 |
| पीक पावर (वाट, अधिकतम) | 1500 |
| आयाम (मिमी) ((L × W × H, कनेक्टर को छोड़कर) | 140.6*44*345 |
| शुद्ध भार (जी) | 715 |
| पैकेजिंग वजन (किग्रा/पीसी) | 15.4/20 |
| पैकेजिंग आयाम (मिमी,L×W×H) | 170*100*40 |
| पैकेजिंग कार्टन आकार (मिमी,L×W×H) | 520*360*105 |
| ROHS अनुपालन | हाँ |
हाइब्रिड युग्मक एक चार-पोर्ट दिशात्मक युग्मक का विशेष मामला है जिसे 3-डीबी (समान) शक्ति विभाजन के लिए डिज़ाइन किया गया है। हाइब्रिड दो प्रकारों में आते हैं, 90 डिग्री या वर्ग हाइब्रिड,और 180 डिग्री हाइब्रिड.
विन्नोम के पास माइक्रो-स्ट्रिप, एयर-डायलेक्ट्रिक और पतली फिल्म, वेवगाइड आदि के आधार पर हाइब्रिड युग्मक के विभिन्न डिजाइन हैं।
हाइब्रिड युग्मनों का व्यापक रूप से एक समापन बंदरगाह के साथ दिशात्मक 3db युग्मन के रूप में उपयोग किया जाता है, साथ ही 2 में 2 आउट और 2 में 1 आउट के संयोजक के रूप में भी इस्तेमाल किया जा सकता है।
कुछ प्रयोगों के लिए, हाइब्रिड युग्मन को मैट्रिक्स के रूप में जोड़ा जा सकता है, उदाहरण के लिए 4in 4out, 3in 3out आदि।
विन्नोम हाइब्रिड युग्मक के लिए कई अलग-अलग आवृत्ति रेंज की आपूर्ति करता है और व्यापक रूप से डीएएस और परीक्षण प्रणालियों में उपयोग किया जाता है।
|
|
