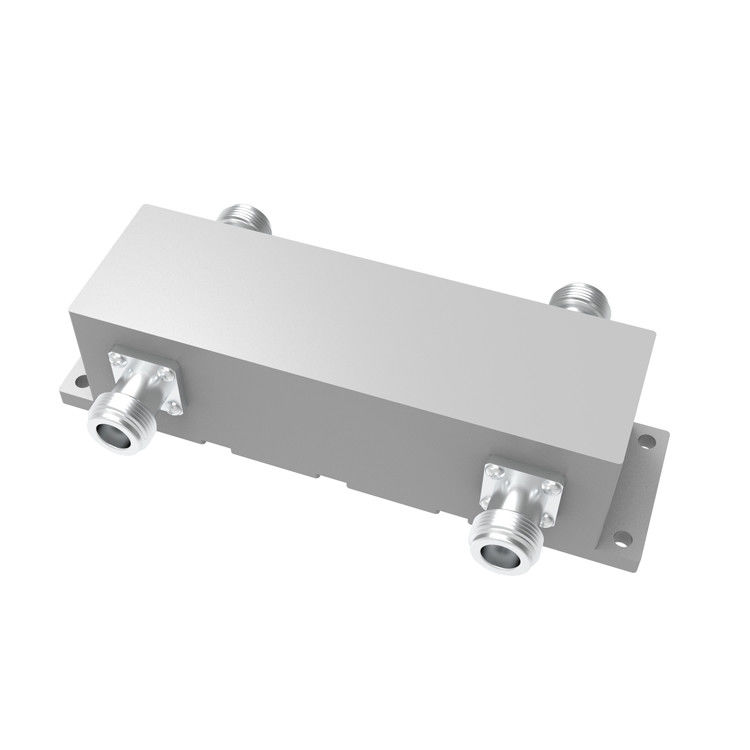

600-6000MHz 2in 2out N महिला हाइब्रिड युग्मक

600-6000MHz 2in 2out N महिला हाइब्रिड युग्मक

MOQ: 5 पी.सी.एस
कीमत: negotiable
payment method: एल/सी, डी/ए, डी/पी, टी/टी
Supply Capacity: प्रति दिन 500 पीसी
विस्तृत जानकारी
उत्पत्ति के प्लेस
चीन
ब्रांड नाम
Vinncom
प्रमाणन
ROHS ISO9000
मॉडल संख्या
वीएन-HC2x2-0660-ON
आवेदन:
एक ही बैंड कंबाइनर के रूप में
ऊंचाई अलगाव:
24 डीबी
कम वीएसडब्ल्यूआर:
1.25(अधिकतम)
कनेक्टर:
एन महिला
OEM/ODM:
स्वीकार्य
रंग:
अनुकूलित
पीआईएम:
-161~163dbc@43dbm*2
प्रमुखता देना:

6000MHZ आरएफ हाइब्रिड युग्मक

,

n स्त्री आरएफ हाइब्रिड युग्मक

,

हाइब्रिड एन प्रकार का युग्मक

उत्पाद वर्णन

600-6000MHZ N महिला कम पीआईएम -161dbc 3dB हाइब्रिड युग्मक संयोजक डीएएस



  • वाइडबैंड
  • कम पीआईएम -163dBc@43dBm*2
  • स्थापना के लिए पोर्टेबल



                                                              VN-HC2x2-05560-ON-xxx.pdf

भाग संख्या VN-HC2x2-0660-ON
ऑपरेटिंग आवृत्ति (MHz) ६००-६०००
प्रतिबाधा (ओम) 50
वीएसडब्ल्यूआर 1.35
युग्मन (dB) 3
सम्मिलन हानि (dB) ± 14
अलगाव (dB) 20
IM3 (dBc @ 2×43dBm) -153/-161
आवेदन बाहरी
सुरक्षा का स्तर IP65
ऑपरेटिंग तापमान (°C) -40 ~ + 80
इंटरफेस स्त्री
हैंडलिंग पावर (वाट, अधिकतम) 300
पीक पावर (वाट, अधिकतम) 1200
आयाम (मिमी) ((L × W × H, कनेक्टर को छोड़कर)

131X40X384

शुद्ध भार (जी)

600± 5%

पैकेजिंग आयाम (मिमी,L×W×H) 170X100X40
पैकेजिंग कार्टन आकार (मिमी,L×W×H) 520X360X105
ROHS अनुपालन हाँ




600-6000MHz 2in 2out N महिला हाइब्रिड युग्मक 0600-6000MHz 2in 2out N महिला हाइब्रिड युग्मक 1


हाइब्रिड युग्मक एक चार-पोर्ट दिशात्मक युग्मक का विशेष मामला है जिसे 3-डीबी (समान) शक्ति विभाजन के लिए डिज़ाइन किया गया है। हाइब्रिड दो प्रकारों में आते हैं, 90 डिग्री या वर्ग हाइब्रिड,और 180 डिग्री हाइब्रिड.

विन्नोम के पास माइक्रो-स्ट्रिप, एयर-डायलेक्ट्रिक और पतली फिल्म, वेवगाइड आदि के आधार पर हाइब्रिड युग्मक के विभिन्न डिजाइन हैं।

हाइब्रिड युग्मनों का व्यापक रूप से एक समापन बंदरगाह के साथ दिशात्मक 3db युग्मन के रूप में उपयोग किया जाता है, साथ ही 2 में 2 आउट और 2 में 1 आउट के संयोजक के रूप में भी इस्तेमाल किया जा सकता है।

कुछ प्रयोगों के लिए, हाइब्रिड युग्मन को मैट्रिक्स के रूप में जोड़ा जा सकता है, उदाहरण के लिए 4in 4out, 3in 3out आदि।

विन्नोम हाइब्रिड युग्मक के लिए कई अलग-अलग आवृत्ति रेंज की आपूर्ति करता है और व्यापक रूप से डीएएस और परीक्षण प्रणालियों में उपयोग किया जाता है।
