| MOQ: | 5 पीसीएस |
| कीमत: | negotiable |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति क्षमता: | 500 |
145-220GHz WR-5 वेवगाइड लोड
एवेवगाइड लोडएक निष्क्रिय, गैर-विकिरण समाप्ति उपकरण है जिसका उपयोग वेवगाइड ट्रांसमिशन सिस्टम में किया जाता है। इसकी प्राथमिक विद्युत विशेषता स्रोत के लिए एक मिलान प्रतिबाधा (आमतौर पर 50 ओम समतुल्य या वेवगाइड की विशेषता प्रतिबाधा) प्रस्तुत करना है, जिससे न्यूनतम प्रतिबिंब के साथ घटना माइक्रोवेव ऊर्जा को अवशोषित किया जा सके।
माइक्रोवेव ऊर्जा का अवशोषण:
एवेवगाइड लोडविद्युत चुम्बकीय तरंग ऊर्जा को ऊष्मा में परिवर्तित करता है, जिससे खड़ी तरंगों को रोका जा सकता है। किसी भी उच्च-शक्ति प्रणाली की आवश्यकता होती हैवेवगाइड लोडअप्रयुक्त बंदरगाहों को समाप्त करना।
वोल्टेज स्टैंडिंग वेव अनुपात (वीएसडब्ल्यूआर) में कमी:
लगभग सभी घटना शक्ति को अवशोषित करके, एवेवगाइड लोडसिग्नल स्रोत स्थिरता और माप सटीकता सुनिश्चित करते हुए कम वीएसडब्ल्यूआर (आमतौर पर <1.05) बनाए रखता है।
संवेदनशील घटकों की सुरक्षा:
ट्रांसमीटर परीक्षण या एम्पलीफायर ट्यूनिंग के दौरान, aवेवगाइड लोडएक डमी एंटीना के रूप में कार्य करता है। बिना एवेवगाइड लोड, परावर्तित शक्ति मैग्नेट्रॉन या सॉलिड-स्टेट एम्पलीफायर जैसे महंगे उपकरणों को नष्ट कर सकती है।
| भाग संख्या | वीएन-डब्ल्यूजीएलडी-145220-डब्ल्यूआर5 |
| संचालन आवृत्ति (GHz) | 145-220 |
| प्रतिबाधा (ओम) | 50 |
| वीएसडब्ल्यूआर | ≤1.25 |
| ऑपरेटिंग तापमान (℃) | -40~+80 |
| इंटरफ़ेस | WR5(BJ1800) |

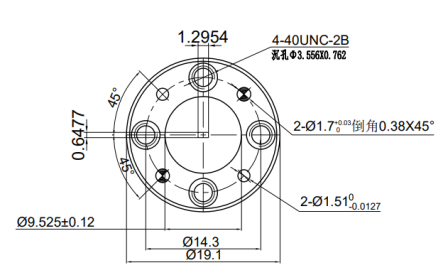

| आयाम(मिमी) | नीचे के अनुसार |
| संभालने की शक्ति | 0.3 (वाट, अधिकतम) |
| आरओएचएस अनुकूल | हाँ |
|
|
