| MOQ: | 5 पीसीएस |
| कीमत: | negotiable |
| भुगतान विधि: | एल/सी, डी/ए, डी/पी, टी/टी |
| आपूर्ति क्षमता: | 500 |
7GHz WR-112 वेवगाइड डुप्लेक्सर
एक वेवगाइड डुप्लेक्सर एक तीन-पोर्ट माइक्रोवेव घटक है जो एक ट्रांसमीटर और एक रिसीवर के बीच एक सिंगल एंटीना को साझा करने की अनुमति देता है, जबकि उनके बीच अलगाव प्रदान करता है।
एक वेवगाइड डुप्लेक्सर में आमतौर पर दो बैंड-पास फिल्टर (या एक बैंड-पास और एक बैंड-रिजेक्ट फिल्टर) होते हैं जो एक सामान्य जंक्शन से जुड़े होते हैं, अक्सर एक वेवगाइड मैजिक टी या एक सर्कुलेटर-आधारित आर्किटेक्चर का उपयोग करते हैं।
एक वेवगाइड डुप्लेक्सर आवृत्ति के आधार पर ट्रांसमिट और रिसीव सिग्नल को अलग करता है: ट्रांसमिट चैनल ट्रांसमीटर आवृत्ति (Tx) को एंटीना तक पहुंचाता है, जबकि रिसीव चैनल एंटीना से रिसीवर आवृत्ति (Rx) को पहुंचाता है।
एक वेवगाइड डुप्लेक्सर ट्रांसमीटर और रिसीवर पोर्ट के बीच उच्च अलगाव प्रदान करता है, जिससे उच्च-शक्ति ट्रांसमिट सिग्नल को संवेदनशील रिसीवर फ्रंट-एंड को नुकसान पहुंचाने से रोका जा सके।
एक सर्कुलेटर-आधारित वेवगाइड डुप्लेक्सर में, डिवाइस दो पोर्ट से जुड़े दो बैंड-पास फिल्टर के साथ एक वेवगाइड सर्कुलेटर का उपयोग करता है - सर्कुलेटर Tx ऊर्जा को एंटीना तक और एंटीना से Rx ऊर्जा को रिसीवर तक निर्देशित करता है।
एक फिल्टर-आधारित वेवगाइड डुप्लेक्सर (मैजिक टी या टी-जंक्शन का उपयोग करके) में, Tx और Rx सिग्नल आवृत्ति-चयनात्मक फिल्टर द्वारा अलग किए जाते हैं; Tx फिल्टर केवल Tx बैंड को एंटीना तक पहुंचाता है, और Rx फिल्टर केवल Rx बैंड को एंटीना से पहुंचाता है।
एक वेवगाइड डुप्लेक्सर इस तथ्य पर निर्भर करता है कि ट्रांसमिट और रिसीव आवृत्तियां पर्याप्त रूप से अलग हैं (आवृत्ति विभाजन डुप्लेक्सिंग) ताकि फिल्टर उनके बीच प्रभावी ढंग से भेदभाव कर सकें।
एक वेवगाइड डुप्लेक्सर में अलग किए गए पोर्ट पर एक वेवगाइड लोड या मिलान टर्मिनेशन भी शामिल है (जब सर्कुलेटर का उपयोग किया जाता है) किसी भी लीक या परावर्तित ऊर्जा को अवशोषित करने के लिए।
एक वेवगाइड डुप्लेक्सर यह सुनिश्चित करता है कि एंटीना एक साथ Tx और Rx दोनों पथों से पारस्परिक हस्तक्षेप के बिना जुड़ा हुआ है - फुल-डुप्लेक्स रडार और संचार प्रणालियों के लिए एक आवश्यक कार्य।
| भाग संख्या | VN-WGD-07-WR112 |
| ऑपरेटिंग आवृत्ति (GHz) | 7 |
| फ्लैटनेस (dB) | ≤0.4dB (रैंडम ±30MHz स्पैन) |
| ग्रुप डिले वेरिएशन (dB) | ≤10ns (रैंडम ±30MHz स्पैन) |
| रिटर्न लॉस (dB) | ≥15dB |
| रिजेक्शन (लो से ANT) |
≥70dB@f3-f4 ≥50dB@30MHz-(f1-DS) ≥50dB@f4-2f1 ≥30dB@2f1-26GHz |
| रिजेक्शन (हाई से ANT) |
≥70dB@f1-f2 ≥50dB@30MHz-f1 ≥50dB@(f4+DS)-2f3 ≥30dB@2f3-26GHz |
| इंटरफ़ेस | WR112 (BJ84) |

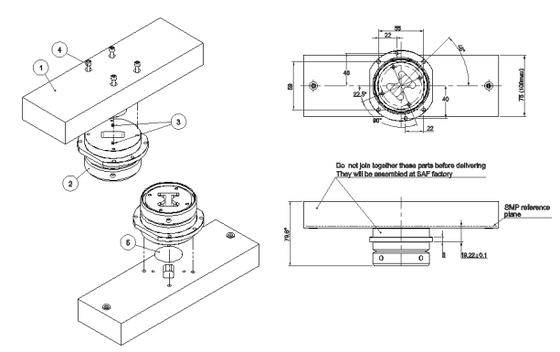

| आयाम (मिमी) | नीचे के अनुसार |
| ऑपरेटिंग आर्द्रता | 5-95% |
| ऑपरेटिंग तापमान (℃) | -35 ~ + 65 |
| ROHS अनुपालन | हाँ |
|
|
