उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Vinncom
प्रमाणन: ROHS ISO9000
मॉडल संख्या: वीएन-HC2x2-05527-ON
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 10
मूल्य: negotiable
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता: प्रति दिन 500 पीसी
आवेदन: |
एक ही बैंड कंबाइनर के रूप में |
ऊंचाई अलगाव: |
आमतौर पर 25db, 30(अधिकतम) |
कम वीएसडब्ल्यूआर: |
1.15(अधिकतम) |
कनेक्टर: |
एन महिला |
OEM/ODM: |
स्वीकार्य |
रंग: |
अनुकूलित |
आवेदन: |
एक ही बैंड कंबाइनर के रूप में |
ऊंचाई अलगाव: |
आमतौर पर 25db, 30(अधिकतम) |
कम वीएसडब्ल्यूआर: |
1.15(अधिकतम) |
कनेक्टर: |
एन महिला |
OEM/ODM: |
स्वीकार्य |
रंग: |
अनुकूलित |

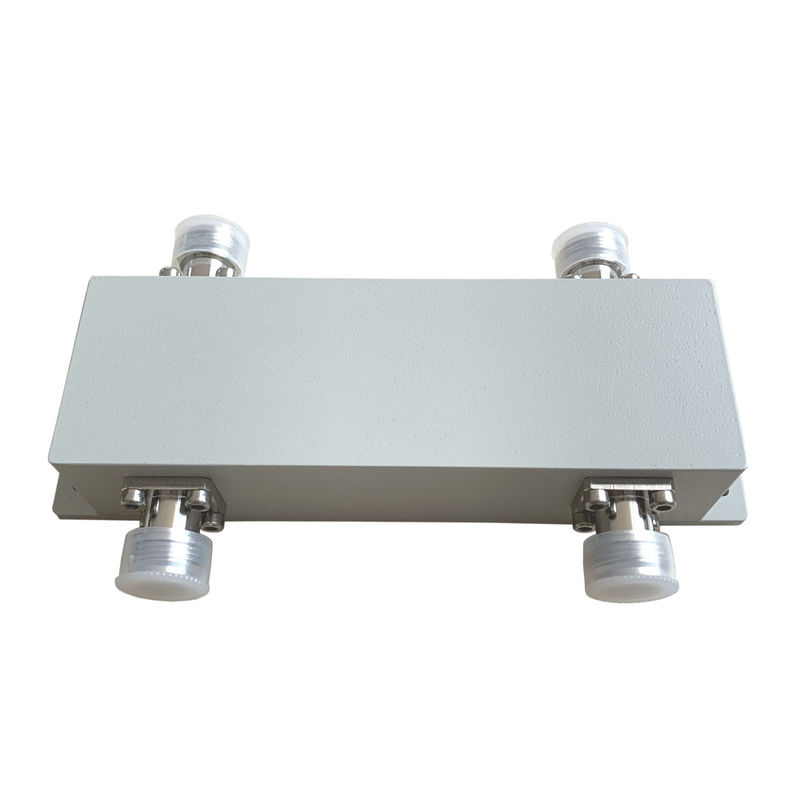

550-2700MHZ N महिला कम पीआईएम 3dB हाइब्रिड युग्मक संयोजक डीएएस
| भाग संख्या | VN-HC2x2-05527-ON |
| ऑपरेटिंग आवृत्ति (MHz) | 550-2700 |
| प्रतिबाधा (ओम) | 50 |
| वीएसडब्ल्यूआर | 1.25 |
| युग्मन (dB) | 3 |
| सम्मिलन हानि (dB) | ±0.7 |
| अलगाव (dB) | 25 |
| IM3 (dBc @ 2×43dBm) | -153/-163 |
| आवेदन | इनडोर और आउटडोर |
| सुरक्षा का स्तर | IP65 |
| ऑपरेटिंग तापमान (°C) | -40 ~ + 80 |
| इंटरफेस | स्त्री |
| हैंडलिंग पावर (वाट, अधिकतम) | 300 |
| पीक पावर (वाट, अधिकतम) | 1200 |
| आयाम (मिमी) ((L × W × H, कनेक्टर को छोड़कर) | 135.6X45X32 |
| शुद्ध भार (जी) | 535 |
| पैकेजिंग वजन (किग्रा/पीसी) | 11.8/20 |
| पैकेजिंग आयाम (मिमी,L×W×H) | 170X100X40 |
| पैकेजिंग कार्टन आकार (मिमी,L×W×H) | 520X360X105 |
| ROHS अनुपालन | हाँ |
हाइब्रिड युग्मनों का व्यापक रूप से एक समापन बंदरगाह के साथ दिशात्मक 3db युग्मन के रूप में उपयोग किया जाता है, साथ ही 2 में 2 आउट और 2 में 1 आउट के संयोजक के रूप में भी इस्तेमाल किया जा सकता है।
कुछ प्रयोगों के लिए, हाइब्रिड युग्मन को मैट्रिक्स के रूप में जोड़ा जा सकता है, उदाहरण के लिए 4in 4out, 3in 3out आदि।
विन्नोम हाइब्रिड युग्मक के लिए कई अलग-अलग आवृत्ति रेंज की आपूर्ति करता है और व्यापक रूप से डीएएस और परीक्षण प्रणालियों में उपयोग किया जाता है।
