| MOQ: | 5पीसी |
| कीमत: | negotiable |
| स्टैंडर्ड पैकेजिंग: | फोम+बॉक्स |
| वितरण अवधि: | 2-4सप्ताह |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | प्रति दिन 50 पीसी |
64-71GHz WR-12 वेवगाइड सर्कुलेटर
एवेवगाइड सर्कुलेटरएक गैर पारस्परिक, तीन-पोर्ट (या चार-पोर्ट) फेराइट डिवाइस है।
एवेवगाइड सर्कुलेटरएक चुंबकीय रूप से पूर्वाग्रह वाले फेराइट तत्व का उपयोग करता है ताकि गैर-परस्परिक चरण परिवर्तन हो सके।
जब एक संकेत एक के पोर्ट 1 में प्रवेश करता हैवेवगाइड सर्कुलेटर, यह केवल पोर्ट 2 से बाहर निकलता है, पोर्ट 3 से नहीं।
इसी प्रकार, एकवेवगाइड सर्कुलेटरबंदरगाह 2 से बंदरगाह 3 और बंदरगाह 3 से बंदरगाह 1 के लिए एक संकेत निर्देशित करता है।
इसलिए, एकवेवगाइड सर्कुलेटरमाइक्रोवेव ऊर्जा का एक दिशात्मक संचलन प्रदान करता है।
इस गुण के कारण, एकवेवगाइड सर्कुलेटरआगे की दिशा में कम सम्मिलन हानि बनाए रखते हुए इनपुट पोर्ट्स को आउटपुट पोर्ट्स से अलग करता है।
| भाग संख्या | VN-WGCIR-6471-WR12 |
| ऑपरेटिंग आवृत्ति (जीएचजेड) | ६४-७१ |
| सम्मिलन हानि ((dB) | ≤0.8 |
| अलगाव (dB) | ≥16 |
| रिटर्न हानि ((dB) | ≥16 |
| ऑपरेटिंग तापमान (°C) | -45 ~ + 80 |
| इंटरफेस | WR12 UG-383/U एंटी-कॉकिंग के साथ |

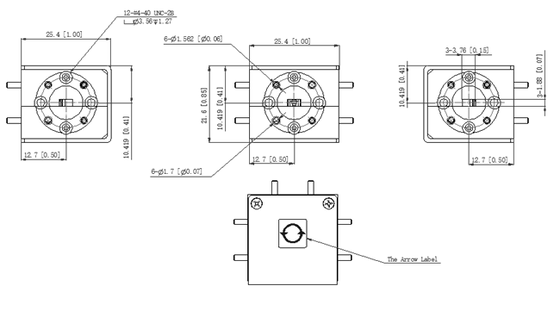

| आयाम ((मिमी) | नीचे के रूप में |
| संभाल शक्ति | 3W/3W |
| ROHS अनुपालन | हाँ |
|
|
