| MOQ: | 5पीसी |
| कीमत: | negotiable |
| स्टैंडर्ड पैकेजिंग: | फोम+बॉक्स |
| वितरण अवधि: | 2-4सप्ताह |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | प्रति दिन 50 पीसी |
64-71GHz WR-12 वेवगाइड आइसोलेटर
एवेवगाइड आइसोलेटरएक दो-पोर्ट गैर-पारस्परिक फेराइट उपकरण है।
एवेवगाइड आइसोलेटरमाइक्रोवेव ऊर्जा को आगे की दिशा में बहुत कम हानि के साथ पारित करने की अनुमति देता है।
विपरीत दिशा में, एवेवगाइड आइसोलेटरबहुत उच्च क्षीणन (अलगाव) प्रदान करता है।
एवेवगाइड आइसोलेटरमूलतः एक हैवेवगाइड सर्कुलेटरएक पोर्ट द्वारा स्थायी रूप से आंतरिक रूप से समाप्त कर दिया गया हैवेवगाइड लोड.
इसलिए, एवेवगाइड आइसोलेटरइसका केवल एक ही उपयोगी ट्रांसमिशन पथ है: इनपुट से आउटपुट।
एवेवगाइड आइसोलेटरगैर-पारस्परिक चरण बदलाव बनाने के लिए चुंबकीय रूप से पक्षपाती फेराइट तत्व का उपयोग करता है।
इस संपत्ति के कारण, एवेवगाइड आइसोलेटरमाइक्रोवेव डायोड की तरह व्यवहार करता है - यह एक तरफ से बिजली का संचालन करता है और दूसरी तरह से इसे अवरुद्ध करता है।
| भाग संख्या | वीएन-डब्ल्यूजीआईएसओ-6471-डब्ल्यूआर12 |
| संचालन आवृत्ति (GHz) | 64-71 |
| निवेशन हानि(डीबी) | ≤0.8 |
| अलगाव(डीबी) | ≥17 |
| वापसी हानि(डीबी) | ≥16 |
| ऑपरेटिंग तापमान (℃) | -45~+80 |
| इंटरफ़ेस | WR12 UG-383/U एंटी-कॉकिंग के साथ |

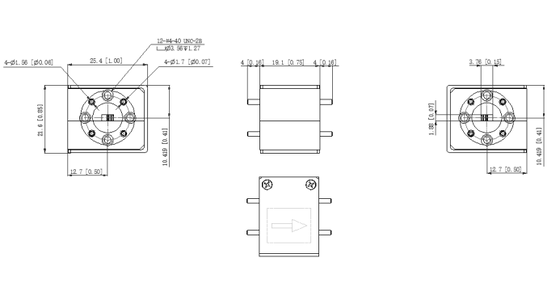

| आयाम(मिमी) | नीचे के अनुसार |
| संभालने की शक्ति | 3W/1W |
| आरओएचएस अनुकूल | हाँ |
|
|
