| MOQ: | 5पीसी |
| कीमत: | negotiable |
| स्टैंडर्ड पैकेजिंग: | फोम+बॉक्स |
| वितरण अवधि: | 2-4सप्ताह |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | प्रति दिन 50 पीसी |
75-80GHz WR-12 वेवगाइड आइसोलेटर
आगे की दिशा पहचानें–
एवेवगाइड आइसोलेटरअनुमत संचरण दिशा को इंगित करने वाले तीर या लेबल से चिह्नित किया गया है।
स्रोत को इनपुट पोर्ट से कनेक्ट करें–
सिग्नल स्रोत (उदाहरण के लिए, मैग्नेट्रोन, एम्पलीफायर, या ऑसिलेटर) को इनपुट पोर्ट से कनेक्ट करेंवेवगाइड आइसोलेटर.
लोड को आउटपुट पोर्ट से कनेक्ट करें–
ऐन्टेना, ट्रांसमिशन लाइन, या माप उपकरण को आउटपुट पोर्ट से कनेक्ट करेंवेवगाइड आइसोलेटर.
**कभी भी उल्टा न करेंवेवगाइड आइसोलेटर–
एवेवगाइड आइसोलेटररिवर्स में कनेक्ट करने पर गंभीर रूप से क्षीण हो जाएगा (आमतौर पर >20 डीबी); इसे सही ओरिएंटेशन में स्थापित किया जाना चाहिए।
निकला हुआ किनारा मिलान–
एवेवगाइड आइसोलेटरआसन्न वेवगाइड घटकों के समान निकला हुआ किनारा प्रकार (यूजी, सीपीआर, कवर, या चोक) की आवश्यकता होती है।
पावर रेटिंग सत्यापन–
संचालन से पहले एवेवगाइड आइसोलेटर, इसकी औसत शक्ति और चरम शक्ति प्रबंधन क्षमताओं दोनों को सत्यापित करें।
किसी बाहरी समाप्ति की आवश्यकता नहीं है–
एक सर्कुलेटर के विपरीत, एवेवगाइड आइसोलेटरइसका पृथक पोर्ट आंतरिक रूप से समाप्त हो गया है, इसलिए कोई बाहरी नहींवेवगाइड लोडआवश्यक है।
| भाग संख्या | VN-WGISO-7580-WR12 |
| संचालन आवृत्ति (GHz) | 75-80 |
| निवेशन हानि(डीबी) | ≤0.8 |
| अलगाव(डीबी) | ≥18 |
| वापसी हानि(डीबी) | ≥16 |
| ऑपरेटिंग तापमान (℃) | -45~+80 |
| इंटरफ़ेस | WR12 UG-383/U एंटी-कॉकिंग के साथ |

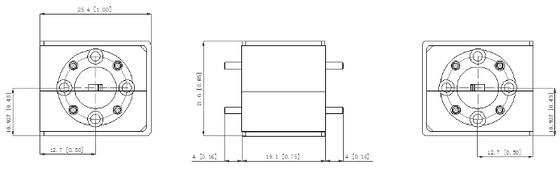

| आयाम(मिमी) | नीचे के अनुसार |
| संभालने की शक्ति | 3W/1W |
| आरओएचएस अनुकूल | हाँ |
|
|
