18GHz वेवगाइड डुप्लेक्सर

18GHz वेवगाइड डुप्लेक्सर

MOQ: 5 पीसीएस
कीमत: negotiable
भुगतान विधि: एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति क्षमता: 500
विस्तृत जानकारी
उत्पत्ति के प्लेस
चीन
ब्रांड नाम
Vinncom
प्रमाणन
ISO 9000 ROHS
मॉडल संख्या
वीएन-डब्ल्यूजीडी-ओएमटी-18
भाग संख्या:
वीएन-डब्ल्यूजीडी-ओएमटी-18
संचालन आवृत्ति (GHz):
18
सम्मिलन हानि (डीबी):
>60 डीबी(14000-16870 मेगाहर्ट्ज) >30 डीबी(19070-25000 मेगाहर्ट्ज) >10 डीबी(25000-29000 मेगा
वापसी हानि (डीबी):
≥20dB
50 मेगाहर्ट्ज बैंड से अधिक भिन्नता:
<0.5dB(17700-18240 मेगाहर्ट्ज) <5.0dB(19260-19700 मेगाहर्ट्ज)
प्रमुखता देना:

18GHz वेवगाइड डुप्लेक्सर

,

वेवगाइड डुप्लेक्सर आरएफ डिवाइस

,

18GHz वेवगाइड डिवाइस

उत्पाद वर्णन





18 गीगाहर्ट्ज़ वेवगाइड डुप्लेक्सर

  • न्यूनतम प्रणाली जटिलता के साथ पूर्ण-डुप्लेक्स संचार को सक्षम करता है

  • सर्कुलेटर आधारित और फिल्टर आधारित वास्तुकला में उपलब्ध

  • तापमान और कंपन पर स्थिर प्रदर्शन



अनुप्रयोग परिदृश्य / कार्य परिदृश्यवेवगेड डुप्लेक्सर

  1. पल्स रडार प्रणाली🙏
    एवेवगेड डुप्लेक्सररडार को एंटेना के माध्यम से एक उच्च-शक्ति वाले पल्स को प्रसारित करने और फिर एक ही एंटेना को साझा करते हुए गूंज के लिए सुनने के लिए प्राप्त मोड पर स्विच करने की अनुमति देता है।

  2. निरंतर तरंग (सीडब्ल्यू) रडार और एफएमसीडब्ल्यू रडार🙏
    एवेवगेड डुप्लेक्सरडोपलर और आवृत्ति-मॉड्यूल किए गए रडार के लिए एक साथ प्रसारण और प्राप्त कार्य को सक्षम करता है।

  3. उपग्रह संचार (सैटकॉम) के ग्राउंड स्टेशन🙏
    एवेवगेड डुप्लेक्सरअपलिंक (Tx) और डाउनलिंक (Rx) सिग्नल को अलग करता है जो एक सामान्य डिश एंटीना साझा करते हैं।

  4. इलेक्ट्रॉनिक युद्ध (ईवी) प्रणाली🙏एवेवगेड डुप्लेक्सररिसीवर को ट्रांसमीटर की उच्च शक्ति से बचाता है जबकि दोनों को एक ही एंटीना साझा करने की अनुमति देता है।

  5. एयरोस्पेस और एवियोनिक्स (मौसम रडार, टकराव से बचाव)🙏
    एवेवगेड डुप्लेक्सरएक एकल रेडॉम-माउंटेड एंटीना का उपयोग करने वाले हवाई रडार प्रणालियों में एक महत्वपूर्ण घटक है।



भाग संख्या VN-WGD-OMT-18
ऑपरेटिंग आवृत्ति (जीएचजेड) 18
सम्मिलन हानि ((dB) ≤1.2dB
रिटर्न हानि (dB) ≥20dB
50 मेगाहर्ट्ज बैंड पर भिन्नता

<0.5dB ((17700-18240 MHz)

<5.0dB ((19260-19700 MHz)

सम्मिलन हानि ((dB)

>60 डीबी ((14000-16870 मेगाहर्ट्ज)

>30 डीबी ((19070-25000 मेगाहर्ट्ज)

>10 डीबी ((25000-29000 मेगाहर्ट्ज)

सम्मिलन हानि (अलगाव) 80~110
क्रॉस-पोलर आइसोलेशन ≥35dB ((25)

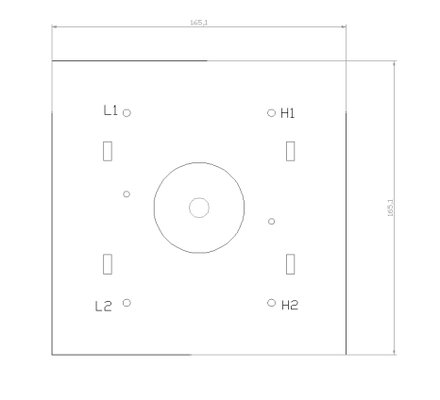

आयाम ((मिमी) नीचे के रूप में
ROHS अनुपालन हाँ





18GHz वेवगाइड डुप्लेक्सर
