उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Vinncom
प्रमाणन: RoHS/ISO9000
मॉडल संख्या: वीएन400
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5 पीसी
मूल्य: negotiable
प्रसव के समय: 2-4सप्ताह
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति दिन 50 पीसी
आवृत्ति:: |
डीसी~26.5GHz |
आपूर्ती बंद करने की आवृत्ति:: |
34GHz |
प्रतिबाधा:: |
50Ω |
प्रसार का वेग:: |
७०% |
परिरक्षण प्रभावशीलता:: |
90dB मिनट. |
वोल्टेज झेलना:: |
1500 वी डीसी |
आवृत्ति:: |
डीसी~26.5GHz |
आपूर्ती बंद करने की आवृत्ति:: |
34GHz |
प्रतिबाधा:: |
50Ω |
प्रसार का वेग:: |
७०% |
परिरक्षण प्रभावशीलता:: |
90dB मिनट. |
वोल्टेज झेलना:: |
1500 वी डीसी |

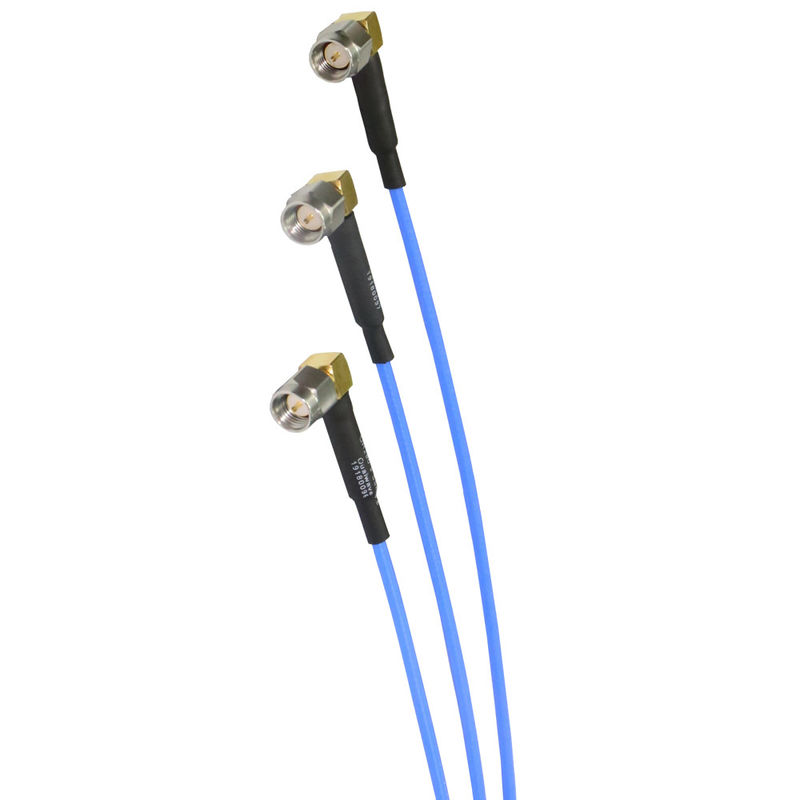

26.5G उच्च चरण स्थिरता लचीला आरएफ केबल और विधानसभाएं
लचीला, अर्ध-कठोर केबल के विकल्प
| विशेषताएं: | अनुप्रयोग: |
| * चरण स्थिरता | * चरण-सरणी रडार |
| * निम्न पीआईएम | * उपकरण में और उपकरणों के बीच परस्पर संबंध |
विद्युत
| आवृत्तिः | डीसी ~ 26.5GHz |
| कट-ऑफ आवृत्तिः | 34GHz |
| प्रतिबाधाः | 50Ω |
| प्रसार की गति: | ७०% |
| परिरक्षण प्रभावकारिता: | 90dB मिन. |
| वोल्टेज प्रतिरोधः | 1500 वी डीसी |
| नहीं. | नाम | आकार (मिमी) | सामग्री |
| 1 | आंतरिक कंडक्टर | 0.94 | चांदीदार तांबा |
| 2 | डायलेक्ट्रिक | 3.00 | पीटीएफई |
| 3 | आंतरिक ढाल | 3.20 | चांदी से सजे तांबे का टेप |
| 4 | बाहरी ढाल | 3.55 | चांदी से ढकी तांबे की ब्रैड |
| 5 | जैकेट | 4.00 | एफईपी |
मैकेनिकल
| मोड़ त्रिज्या (स्थापना): | 20.0 मिमी |
| झुकने का त्रिज्या (दोहराया): | 40.0 मिमी |
| वजनः | 49 ग्राम/मीटर |
| आवृत्ति (GHz) | 0.3 | 0.5 | 1 | 2.4 | 3 | 6 | 8 | 10 | 12.4 | 18 | 26.5 |
| कमजोरी*1(dB/100m) | 19.9 | 26.2 | 38.2 | 62.5 | 71.1 | 107.5 | 128.3 | 147.6 | 169.4 | 216.1 | 280.6 |
| औसत शक्ति*2(डब्ल्यू) | 512 | 423 | 290 | 177 | 156 | 103 | 86 | 75 | 65 | 51 | 39 |
पर्यावरण
| तापमानः | -55~+125°C |
कनेक्टर नामकरण नियमः
3 - 3.5 मिमी (26.5GHz, VSWR 1.3)
पी - एसएमपी (26.5GHz, VSWR 1.3)
A - SSMA (26.5GHz, VSWR 1.3)
एस - एसएमए (26.5GHz, वीएसडब्ल्यूआर 1.3)
एन - एन (18GHz, वीएसडब्ल्यूआर 1.25)
एक्स - एमएमसीएक्स (6GHz, वीएसडब्ल्यूआर 1.3)
एम - एमसीएक्स (6GHz, वीएसडब्ल्यूआर 1.3)
B - BNC (4GHz, VSWR 1.4)
डी - एसएमबी (4GHz, वीएसडब्ल्यूआर 1.25)
महिला कनेक्टर - कनेक्टर के नाम के बाद AddF
दाएं कोण - कनेक्टर नाम के बाद AddRR (VSWR वृद्धि 0.1)
