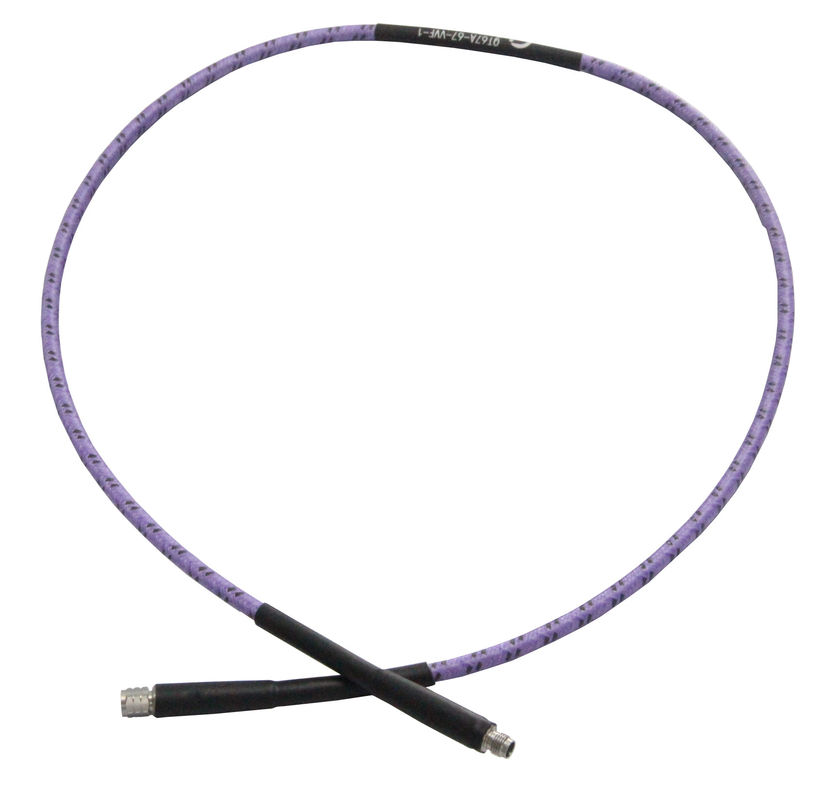

67G उच्च स्थायित्व प्रदर्शन परीक्षण केबल असेंबली
चरण और हानि स्थिर, लंबी लचीला जीवन
| विशेषताएं: | अनुप्रयोग: |
| *कम सम्मिलन हानि | * प्रयोगशाला परीक्षण |
| * उच्च चरण स्थिरता | * विमानन |
| * उच्च शक्ति | * चरण-सरणी रडार |
| * उच्च स्थायित्व | * उपग्रह संचार |
विद्युत
| आवृत्तिः | डीसी~67GHz |
| प्रतिबाधाः | 50Ω |
| प्रसार की गति: | ८१% |
| परिरक्षण प्रभावकारिता: | 90dB मिन. |
| वोल्टेज प्रतिरोधः | 500 वी डीसी |
| चरण स्थिरता*1: | ±7° |
| आयाम स्थिरता*1: | ±0.05dB |
[1] 50 मिमी त्रिज्या, 360° झुकना
मैकेनिकल
|
गैर बख्तरबंद मोड़ त्रिज्या (स्थापना/दोहराना): |
12 मिमी / 24 मिमी मिन. |
|
बख्तरबंद झुकने की त्रिज्या (स्थापना/दोहराना): |
30 मिमी/60 मिमी मिन. |
| झुकने का जीवन चक्र: | 100,000 |
| संभोग का जीवन चक्र*2: | 5,000 |
[2] कनेक्टर्स के लिए 1.85mm, 2.4mm, 2.92mm, 3.5mm, केवल SMA।
पर्यावरण
| तापमानः | -55~+125°C |
क्षीणन और शक्ति प्रबंधन
| आवृत्ति (GHz) | 1 | 2 | 4 | 6 | 8 | 10 | 12 | 18 | 26.5 | 33 | 40 | 50 | 67 |
| कमजोरी*3(dB/100m) | 64 | 91 | 130 | 161 | 187 | 210 | 232 | 288 | 355 | 400 | 445 | 503 | 594 |
| औसत शक्ति*4(डब्ल्यू) | 97 | 68 | 47 | 38 | 33 | 29 | 27 | 21 | 17 | 15 | 14 | 12 | 10 |
[3] VSWR:1.0; परिवेशः +25°C (77°F); कच्चे केबल
[4] VSWR:1.0; परिवेशः +40°C (104°F); समुद्र तल
निर्माण
| नहीं. | नाम | आकार (मिमी) | सामग्री |
| 1 | आंतरिक कंडक्टर | 0.50 | चांदीदार तांबा |
| 2 | डायलेक्ट्रिक | 1.38 | कम घनत्व वाला पीटीएफई |
| 3 | आंतरिक ढाल | 1.54 | चांदी से सजे तांबे का टेप |
| 4 | अंतरवर्ती परत | 1.82 | कम घनत्व वाला पीटीएफई |
| 5 | बाहरी ढाल | 2.17 | चांदी से ढकी तांबे की ब्रैड |
| 6 | जैकेट | 2.40 | एफईपी |
| 7~9 | कवच (वैकल्पिक) | 5.50 | मिश्रित |
| 10 | 6.00 | पीटीएफई |
कनेक्टर नामकरण नियमः
वी - 1.85 मिमी (67GHz, VSWR 1.5)
जी - मिनी-एसएमपी (जीपीपीओ और एसएसएमपी, 65GHz, वीएसडब्ल्यूआर 1.8 के साथ मेल खाता है)
2 - 2.4 मिमी (50GHz, VSWR 1.4)
के - 2.92 मिमी (40 गीगाहर्ट्ज, वीएसडब्ल्यूआर 1.35)
A - SSMA (40GHz, VSWR 1.35)
पी - एसएमपी (40GHz, वीएसडब्ल्यूआर 1.35)
3 - 3.5 मिमी (33GHz, VSWR 1.35)
एस - एसएमए (26.5GHz, वीएसडब्ल्यूआर 1.3)
महिला कनेक्टर - कनेक्टर के नाम के बाद AddF
दाएं कोण - कनेक्टर नाम के बाद AddRR (VSWR वृद्धि 0.1)
आदेश कैसे दें
वीएन67W-एक्स-Y-Z
वीएनःविनकॉम
डब्ल्यू: कवचः पी, कवच के बिनाः रिक्त
X: GHz में आवृत्ति
Y: कनेक्टर का प्रकार
Z: मीटर में लंबाई
उदाहरण:
बख्तरबंद, डीसी-60GHz के साथ एक VN67 परीक्षण केबल विधानसभा का आदेश देने के लिए,1.85 मिमी नर से 1.85 मिमी मादा, 0.5 मीटर, VN67P-60-VVF-0 निर्दिष्ट करें।5.
QT67 संभोग कनेक्टर
|
वीएन-क्यूसीवी-एमजी-टी67-3 |
|
वीएन-क्यूसीवी-एफजी-टी67-2 |
|
QT67P संभोग कनेक्टर
|
वीएन-क्यूसीवी-एमजी-टी67पी-4 |
|
वीएन-क्यूसीवी-एफजी-टी67पी-2 |
|
|
|
