उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Vinncom
प्रमाणन: RoHS/ISO9000
मॉडल संख्या: वीएन50
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5 पीसी
मूल्य: negotiable
प्रसव के समय: 2-4सप्ताह
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति दिन 50 पीसी
आवृत्ति:: |
डीसी ~ 50GHz |
प्रसार का वेग:: |
76% |
परिरक्षण प्रभावशीलता:: |
90dB मिनट. |
वोल्टेज झेलना: |
500 वी डीसी |
चरण स्थिरता*: |
± 7 डिग्री |
आयाम स्थिरता: |
±0.05dB |
आवृत्ति:: |
डीसी ~ 50GHz |
प्रसार का वेग:: |
76% |
परिरक्षण प्रभावशीलता:: |
90dB मिनट. |
वोल्टेज झेलना: |
500 वी डीसी |
चरण स्थिरता*: |
± 7 डिग्री |
आयाम स्थिरता: |
±0.05dB |

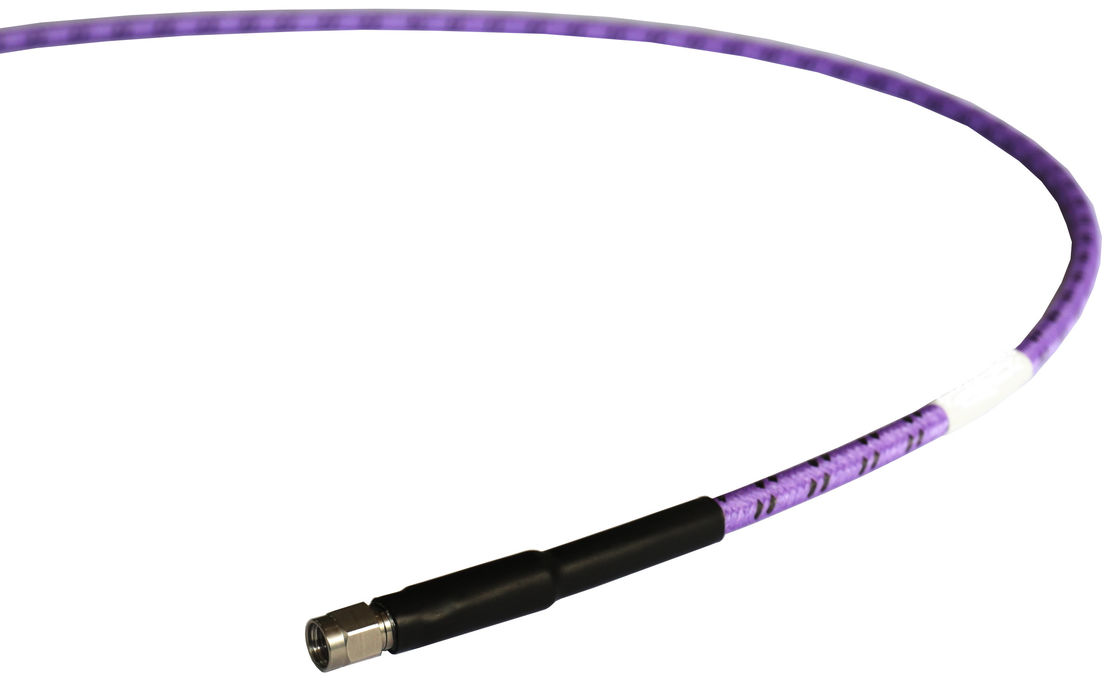

चरण और हानि स्थिर, लंबी लचीलापन जीवन 50G उच्च प्रदर्शन परीक्षण केबल विधानसभाओं
चरण और हानि स्थिर, लंबी लचीला जीवन
| विशेषताएं: | अनुप्रयोग: |
| * कम सम्मिलन हानि | * प्रयोगशाला परीक्षण |
| * उच्च चरण स्थिरता | * विमानन |
| * उच्च शक्ति | * चरण-सरणी रडार |
| * उच्च स्थायित्व | * उपग्रह संचार |
विद्युत
| आवृत्तिः | डीसी ~ 50GHz |
| प्रतिबाधाः | 50Ω |
| प्रसार की गति: | 76% |
| परिरक्षण प्रभावकारिता: | 90dB मिन. |
| वोल्टेज प्रतिरोधः | 500 वी डीसी |
| चरण स्थिरता*1: | ±7° |
| आयाम स्थिरता*1: | ±0.05dB |
[1] 50 मिमी त्रिज्या, 360° झुकना
मैकेनिकल
|
गैर बख्तरबंद मोड़ त्रिज्या (स्थापना/दोहराना): |
18 मिमी/36 मिमी मिन. |
|
बख्तरबंद झुकने की त्रिज्या (स्थापना/दोहराना): |
30 मिमी/60 मिमी मिन. |
| झुकने का जीवन चक्र: | 100,000 |
| संभोग का जीवन चक्र*2: | 5,000 |
[2] कनेक्टर्स 2.4mm, 2.92mm, 3.5mm, SMA, N के लिए केवल।
पर्यावरण
| तापमानः | -55~+165°C |
क्षीणन और शक्ति प्रबंधन
| आवृत्ति (GHz) | 1 | 2 | 3 | 6 | 8 | 10 | 12.4 | 18 | 26.5 | 40 | 50 |
| कमजोरी*3(dB/100m) | 48.1 | 68.3 | 83.9 | 119.4 | 138.4 | 155.2 | 173.4 | 210.2 | 257.1 | 319.2 | 359.2 |
| औसत शक्ति*4(डब्ल्यू) | 506 | 356 | 290 | 204 | 176 | 157 | 140 | 116 | 95 | 76 | 68 |
[3] VSWR:1.0; परिवेशः +25°C (77°F); कच्चे केबल
[4] VSWR:1.0; परिवेशः +40°C (104°F); समुद्र तल
निर्माण
| नहीं. | नाम | आकार (मिमी) | सामग्री |
| 1 | आंतरिक कंडक्टर | 0.72 | चांदीदार तांबा |
| 2 | डायलेक्ट्रिक | 2.1 | कम घनत्व वाला पीटीएफई |
| 3 | आंतरिक ढाल | 2.25 | चांदी से सजे तांबे का टेप |
| 4 | अंतरवर्ती परत | 2.55 | कम घनत्व वाला पीटीएफई |
| 5 | बाहरी ढाल | 3.01 | चांदी से ढकी तांबे की ब्रैड |
| 6 | जैकेट | 3.60 | एफईपी |
| 7~9 | कवच (वैकल्पिक) | 5.50 | मिश्रित |
| 10 | 6.00 | पीटीएफई |
कनेक्टर नामकरण नियमः
2 - 2.4 मिमी (50GHz, VSWR 1.4)
के - 2.92 मिमी (40 गीगाहर्ट्ज, वीएसडब्ल्यूआर 1.25)
3 - 3.5 मिमी (33GHz, VSWR 1.35)
एस - एसएमए (26.5GHz, वीएसडब्ल्यूआर 1.25)
एन - एन (18GHz, वीएसडब्ल्यूआर 1.25)
महिला कनेक्टर - कनेक्टर के नाम के बाद AddF
दाएं कोण - कनेक्टर नाम के बाद AddRR जोड़ें ((VSWR वृद्धि 0.1)
आदेश कैसे दें
वीएन50W-एक्स-Y-Z
वीएनःविनकॉम
डब्ल्यू: कवचः पी, कवच के बिनाः रिक्त
X: GHz में आवृत्ति
Y: कनेक्टर का प्रकार
Z: मीटर में लंबाई
T50 संभोग कनेक्टर
|
वीएन-क्यूसी2-एमजी-टी50-2 2.4 मिमी पुरुष, स्टेनलेस स्टील |
|
VN-QC3-FG-T50-1 3.5 मिमी महिला, स्टेनलेस स्टील |
|
|
VN-QC2-FG-T50-1 2.4mm महिला, स्टेनलेस स्टील |
|
वीएन-क्यूसीएस-एमजी-टी50-1 SMA पुरुष, स्टेनलेस स्टील |
|
|
VN-QCK-MG-T50-1 2.92 मिमी पुरुष, स्टेनलेस स्टील |
|
वीएन-क्यूसीएस-एफजी-टी50-1 SMA महिला, स्टेनलेस स्टील |
|
|
VN-QCK-FG-T50-1 2.92 मिमी महिला, स्टेनलेस स्टील |
|
VN-QCN-MG-T50-4 N महिला, स्टेनलेस स्टील |
|
|
VN-QC3-MG-T50-1 3.5 मिमी पुरुष, स्टेनलेस स्टील |
|
T50P संभोग कनेक्टर
|
VN-QC2-MG-T50P-4 2.4 मिमी पुरुष, स्टेनलेस स्टील |
|
VN-QC3-MG-T50P-1 3.5 मिमी पुरुष, स्टेनलेस स्टील |
|
|
VN-QC2-FG-T50P-4 2.4mm महिला, स्टेनलेस स्टील |
|
VN-QC3-FG-T50P-1 3.5 मिमी महिला, स्टेनलेस स्टील |
|
|
VN-QCK-MG-T50P-4 2.92 मिमी पुरुष, स्टेनलेस स्टील |
|
वीएन-क्यूसीएस-एमजी-टी50पी-3 SMA पुरुष, स्टेनलेस स्टील |
|
|
VN-QCK-FG-T50P-3 2.92 मिमी महिला, स्टेनलेस स्टील |
|
VN-QCS-FG-T50P-1 SMA महिला, स्टेनलेस स्टील |
|
|
VN-QCN-MG-T50P-3 N नर, स्टेनलेस स्टील |
|
