| MOQ: | 5 पीसी |
| कीमत: | negotiable |
| Delivery period: | 2-4सप्ताह |
| payment method: | टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | प्रति दिन 50 पीसी |

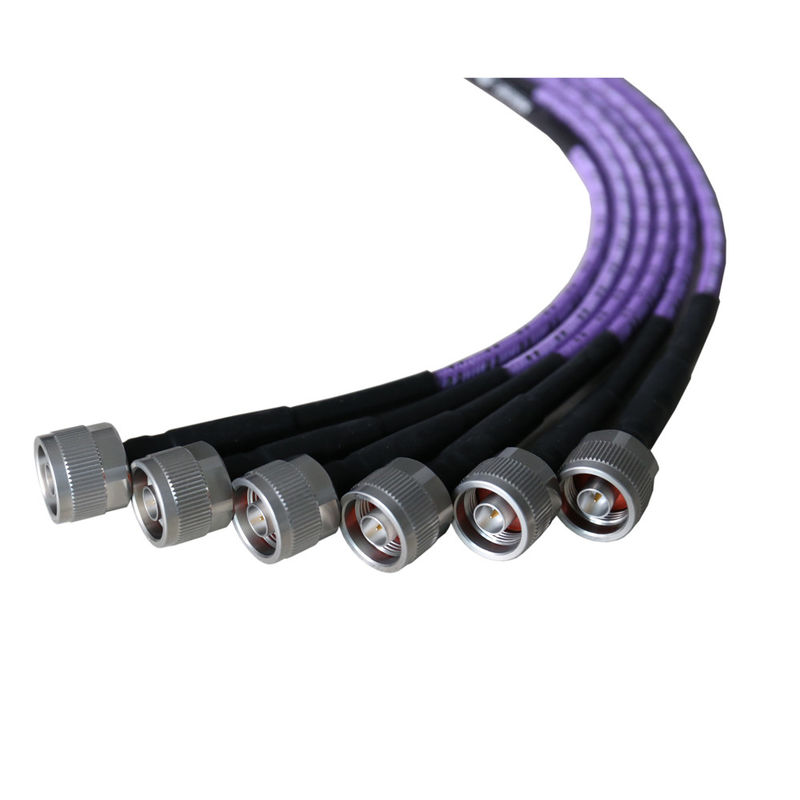

VN280 40G उच्च चरण स्थिरता लचीला अर्ध-कठोर केबल के लिए वैकल्पिक
लचीला, अर्ध-कठोर केबल के विकल्प
| विशेषताएं: | अनुप्रयोग: |
| * चरण स्थिरता | * चरण-सरणी रडार |
| * निम्न पीआईएम | * उपकरण में और उपकरणों के बीच परस्पर संबंध |
विद्युत
| आवृत्तिः | डीसी~40GHz |
| कट-ऑफ आवृत्तिः | 62 गीगाहर्ट्ज |
| प्रतिबाधाः | 50Ω |
| प्रसार की गति: | ७०% |
| परिरक्षण प्रभावकारिता: | 90dB मिन. |
| वोल्टेज प्रतिरोधः | 500 वी डीसी |
| नहीं. | नाम | आकार (मिमी) | सामग्री |
| 1 | आंतरिक कंडक्टर | 0.53 | चांदीदार तांबा |
| 2 | डायलेक्ट्रिक | 1.63 | पीटीएफई |
| 3 | आंतरिक ढाल | 1.83 | चांदी से सजे तांबे का टेप |
| 4 | बाहरी ढाल | 2.18 | चांदी से ढकी तांबे की ब्रैड |
| 5 | जैकेट | 2.65 | एफईपी |
मैकेनिकल
| मोड़ त्रिज्या (स्थापना): | 13.0 मिमी |
| झुकने का त्रिज्या (दोहराया): | 26.0 मिमी |
| वजनः | 22 ग्राम/मीटर |
क्षीणन और शक्ति प्रबंधन
| आवृत्ति (GHz) | 0.3 | 0.5 | 1 | 2.4 | 3 | 6 | 8 | 10 | 12.4 | 18 | 26.5 |
| कमजोरी*1(dB/100m) | 19.9 | 26.2 | 38.2 | 62.5 | 71.1 | 107.5 | 128.3 | 147.6 | 169.4 | 216.1 | 280.6 |
| औसत शक्ति*2(डब्ल्यू) | 512 | 423 | 290 | 177 | 156 | 103 | 86 | 75 | 65 | 51 | 39 |
पर्यावरण
| तापमानः | -55~+125°C |
कनेक्टर नामकरण नियमः
2 - 2.4 मिमी (40GHz, VSWR 1.35)
के - 2.92 मिमी (40 गीगाहर्ट्ज, वीएसडब्ल्यूआर 1.35)
पी - एसएमपी (26.5GHz, VSWR 1.3)
A - SSMA (26.5GHz, VSWR 1.3)
एस - एसएमए (26.5GHz, वीएसडब्ल्यूआर 1.3)
जी - मिनी-एसएमपी (जीपीपीओ और एसएसएमपी, 18GHz, वीएसडब्ल्यूआर 1.3 के साथ मेल खाता है)
एन - एन (18GHz, वीएसडब्ल्यूआर 1.25)
एक्स - एमएमसीएक्स (6GHz, वीएसडब्ल्यूआर 1.3)
एम - एमसीएक्स (6GHz, वीएसडब्ल्यूआर 1.3)
B - BNC (4GHz, VSWR 1.4)
डी - एसएमबी (4GHz, वीएसडब्ल्यूआर 1.25)
महिला कनेक्टर - कनेक्टर के नाम के बाद AddF
दाएं कोण - कनेक्टर नाम के बाद AddRR (VSWR वृद्धि 0.1)
|
|
