| MOQ: | 5 पीसी |
| कीमत: | negotiable |
| Delivery period: | 2-4सप्ताह |
| payment method: | टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | प्रति दिन 50 पीसी |

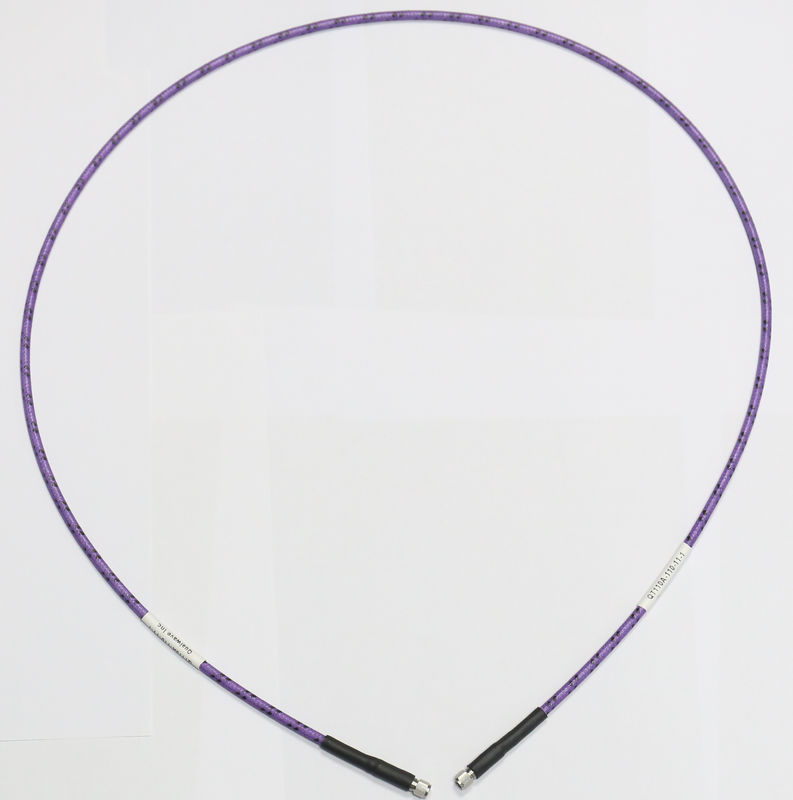

110G कम सम्मिलन हानि उच्च चरण स्थिरता परीक्षण केबल विधानसभाओं
वीएन110
चरण और हानि स्थिर, लंबी लचीला जीवन
| विशेषताएं: | अनुप्रयोग: |
| * कम सम्मिलन हानि | * प्रयोगशाला परीक्षण |
| * उच्च चरण स्थिरता | * विमानन |
| * उच्च शक्ति | * चरण-सरणी रडार |
| * उच्च स्थायित्व | * उपग्रह संचार |
विद्युत
| आवृत्तिः | DC~110GHz |
| प्रतिबाधाः | 50Ω |
| प्रसार की गति: | 80% |
| परिरक्षण प्रभावकारिता: | 90dB मिन. |
| वोल्टेज प्रतिरोधः | 400 वी डीसी |
मैकेनिकल
|
गैर बख्तरबंद मोड़ त्रिज्या (स्थापना/दोहराना): |
10 मिमी/20 मिमी मिन. |
|
बख्तरबंद झुकने की त्रिज्या (स्थापना/दोहराना): |
30 मिमी/50 मिमी मिन. |
| झुकने का जीवन चक्र: | 50,000 |
पर्यावरण
| तापमानः | -55~+125°C |
निर्माण
| नहीं. | नाम | आकार (मिमी) | सामग्री |
| 1 | आंतरिक कंडक्टर | 0.31 | चांदीदार तांबा |
| 2 | डायलेक्ट्रिक | 0.88 | कम घनत्व वाला पीटीएफई |
| 3 | आंतरिक ढाल | 1 | चांदी से सजे तांबे का टेप |
| 4 | अंतरवर्ती परत | 1.2 | कम घनत्व वाला पीटीएफई |
| 5 | बाहरी ढाल | 1.45 | चांदी से ढकी तांबे की ब्रैड |
| 6 | जैकेट | 1.85 | एफईपी |
| 7~9 | कवच (वैकल्पिक) | 2.7 | मिश्रित |
| 10 | 3.84 | पीटीएफई |
क्षीणन और शक्ति प्रबंधन
| आवृत्ति (GHz) | 26.5 | 40 | 50 | 67 | 71 | 77 | 79 | 81 | 86 | 92 | 96 | 110 |
| कमजोरी*1(dB/100m) | 612 | 760 | 857 | 1003 | 1035 | 1081 | 1096 | 1111 | 1148 | 1191 | 1220 | 1314 |
| औसत शक्ति*2(डब्ल्यू) | 19 | 15 | 13 | 11 | 11 | 10 | 10 | 10 | 10 | 9 | 9 | 8 |
[1] VSWR:1.0; परिवेशः +25°C (77°F); कच्चे केबल
[2] VSWR:1.0; परिवेशः +40°C (104°F); समुद्र तल
|
|
| MOQ: | 5 पीसी |
| कीमत: | negotiable |
| Delivery period: | 2-4सप्ताह |
| payment method: | टी/टी, वेस्टर्न यूनियन |
| Supply Capacity: | प्रति दिन 50 पीसी |

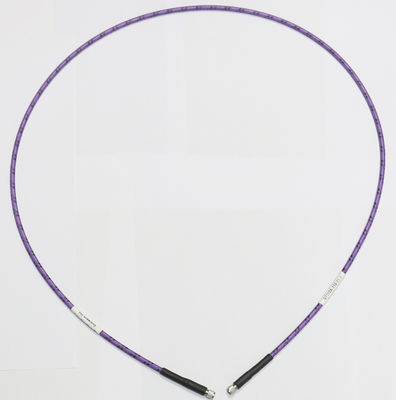

110G कम सम्मिलन हानि उच्च चरण स्थिरता परीक्षण केबल विधानसभाओं
