| MOQ: | 5पीसी |
| कीमत: | negotiable |
| स्टैंडर्ड पैकेजिंग: | फोम+बॉक्स |
| वितरण अवधि: | 2-4सप्ताह |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | प्रति दिन 50 पीसी |
92-98GHz WR-10 वेवगाइड आइसोलेटर
गैर-पारस्परिक संचालन (एकतरफ़ा संचरण)
महंगे स्रोतों की सुरक्षा (मैग्नेट्रोन, एम्पलीफायर, ऑसिलेटर)
92 गीगाहर्ट्ज से 98 गीगाहर्ट्ज+ तक उपलब्ध है
एवेवगाइड आइसोलेटरएक दो-पोर्ट गैर-पारस्परिक फेराइट उपकरण है।
एवेवगाइड आइसोलेटरमाइक्रोवेव ऊर्जा को आगे की दिशा में बहुत कम हानि के साथ पारित करने की अनुमति देता है।
विपरीत दिशा में, एवेवगाइड आइसोलेटरबहुत उच्च क्षीणन (अलगाव) प्रदान करता है।
एवेवगाइड आइसोलेटरमूलतः एक हैवेवगाइड सर्कुलेटरएक पोर्ट के साथ आंतरिक रूप से स्थायी रूप से समाप्त हो गयावेवगाइड लोड.
चिकित्सा माइक्रोवेव उपकरण–
एवेवगाइड आइसोलेटरजनरेटर को डायथर्मी या एब्लेशन सिस्टम में परावर्तित शक्ति से बचाता है।
औद्योगिक माइक्रोवेव हीटिंग–
एवेवगाइड आइसोलेटरहीटिंग के दौरान लोड प्रतिबाधा परिवर्तन के कारण होने वाली मैग्नेट्रोन क्षति को रोकता है।
परीक्षण प्रयोगशालाएँ और अनुसंधान एवं विकास–
एवेवगाइड आइसोलेटरयूनिडायरेक्शनल पावर प्रवाह सुनिश्चित करने के लिए किसी भी वेवगाइड परीक्षण बेंच में एक मानक घटक है।
प्रत्येक कार्य परिदृश्य में, एवेवगाइड आइसोलेटरमाइक्रोवेव ऊर्जा के लिए एक सुरक्षात्मक वन-वे वाल्व के रूप में कार्य करता है।
| भाग संख्या | वीएन-डब्ल्यूजीआईएसओ-9298-डब्ल्यूआर10 |
| संचालन आवृत्ति (GHz) | 92-98 |
| निवेशन हानि(डीबी) | ≤1.0(0.7टाइप) |
| अलगाव(डीबी) | ≥17 |
| वापसी हानि(डीबी) | ≥16 |
| ऑपरेटिंग तापमान (℃) | -45~+80 |
| इंटरफ़ेस | WR10 UG-387/U एंटी-कॉकिंग के साथ |

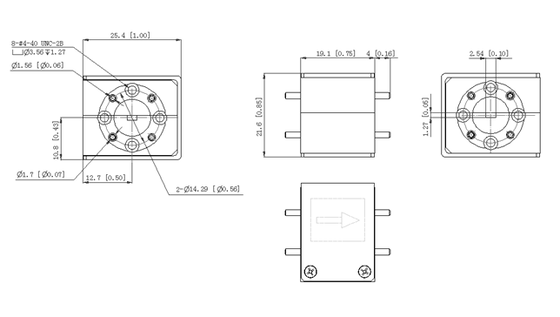

| आयाम(मिमी) | नीचे के अनुसार |
| संभालने की शक्ति | 3W/1W |
| आरओएचएस अनुकूल | हाँ |
|
|
